16-разрядный микроконтроллер с памятью программ типа EPROM
Характеристики
- Разрядность АЛУ: 16 бит;
- Разрядность данных: 16 бит;
- Тактовая частота: от 8 до 16 МГц;
- Динамически конфигурируемая шина данных: 8 или 16 бит;
- Встроенная память программ (типа EPROM): 16К×8 бит;
- Регистровое ОЗУ: 488×8 бит;
- Число источников прерывания: 18;
- Число параллельных 8-разрядных портов ввода-вывода: 8;
- Портов ввода-вывода: 5;
- Портов ввода: 2;
- Портов вывода: 1;
- Разрядность сторожевого таймера: 16;
- Число таймеров/счетчиков: 2;
- Разрядность таймеров/счетчиков: 16;
- Число каналов аналого-цифрового преобразователя: 14;
- Число разрядов аналого-цифрового преобразователя: 8, 10;
- Процессор событий EPA: вход/выход 6/12;
- Периферийный сервер PTS: 1;
- Генератор программируемой частоты: 1;
- Трехфазный генератор сигналов
(функция управления двигателем): 1; - Блок ШИМ сигналов: 2;
- Номинальное напряжение питания цифровой части: 5,0 В;
- Напряжение питания аналоговой части: 4,0…5,5 В.
Основные области применения:
- системы управления различной аппаратурой;
- системы приема, передачи и обработки информации;
- системы встроенного управления;
- системы автономных необслуживаемых аппаратов различного назначения.
Документация
Руководство пользователя
Корпус
3D-модель
Средства для программирования и отладки

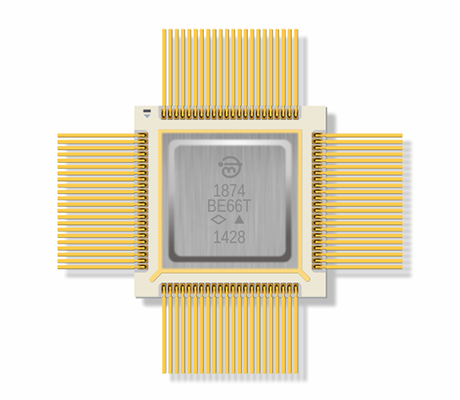

1. Программаторы для ИМС 1874ВЕ66Т.
Могут использоваться программаторы типа ChipProg, ChipProg+, PicProg+ ОАО «Фитон», г. Москва.
2. Инструментальные средства для ИМС.
Для проектирования и отладки систем на основе микроконтроллера могут использоваться инструментальные средства, поставляемые ООО «Фирма ФИТОН».
Пакет Project-96 — набор программно-аппаратных средств, предназначенный для разработки и отладки систем на базе микроконтроллеров семейства MCS-196 фирмы Intel, являющихся функциональным аналогом изделий.
Концепция Project-96 — объединение внутрисхемного эмулятора, программного отладчика-симулятора, компиляторов, текстового редактора, менеджера проектов и программатора в рамках единой интеллектуальной среды разработки.
При наличии одного из программаторов PicProg+, ChipProg, ChipProg+ — пакет поддерживает работу и с программатором.
Пакет Project-96 ориентирован на отладку программ на языке высокого уровня по исходному тексту.
Полная конфигурация пакета называется Project-96/ESCA и включает в себя:
- Менеджер проектов;
- Кросс-компилятор языка ассемблер МСА-96;
- Кросс-компилятор языка «Си» МСС-96;
- Отладчик-симулятор PDS-96;
- Внутрисхемный эмулятор PICE-196.
Программная поддержка PICE-196 работает в среде Windows 95/98/ME/NT/2000/XP.
Эмулятор PICE-196 состоит из основной платы, сменного пода под определенную группу процессоров и сменного адаптера под конкретный тип корпуса. На основной плате реализованы: трассировщик, процессор точек останова. Плата сменного пода содержит эмулирующий процессор микроконтроллера. Сменные адаптеры обеспечивают установку эмулятора в колодки PLCC на плате пользователя. Питание эмулятора осуществляется от блока питания 5,0 В, 0,5 А или непосредственно от отлаживаемого устройства. Связь с компьютером — по гальванически развязанному каналу RS-232C на скорости 115 кбод.
Комплект поставки эмулятора PICE-196:
- Руководство пользователя и паспорт (гарантийный талон);
- Компакт-диск с программным обеспечением и документацией;
- Аппаратура эмулятора;
- Кабель связи с компьютером (RS-232C);
- Трассировочный кабель;
- Блок питания;
- Упаковочная коробка.
Отладчик-симулятор PDS-96 — это интегрированный комплекс профессиональных средств для разработки систем на основе микроконтроллеров, включающий среду разработки, макроассемблер, отладчик-симулятор, примеры программ и проектов, мощную систему контекстной помощи, электронные гипертекстные руководства по всем компонентам пакета, а также краткое руководство пользователя в печатном виде. PDS-96 работает в среде Windows-95/98/ME/NT/2000/XP.
Кросс-компилятор языка ассемблер МСА-96 предназначен для трансляции исходных текстов программ. Генерирует НЕХ-файл и подробный листинг. Поставляется как в составе пакета Project-96, так и отдельно.
Кросс-компилятор языка Си МСС-96 предназначен для трансляции исходных текстов программ. Состав:
- Встроенный ассемблер;
- Поддержка всей специфики «Си»;
- Быстрая библиотека функций с плавающей точкой;
- Большая библиотека стандартных функций (более 120).
В комплект компилятора входит набор включаемых файлов, содержащий определения регистров специальных функций для всех ОЭВМ семейства MCS-196.
Реквизиты ООО «Фирма ФИТОН»: ул. Новодмитровская, д. 5а, офис 1103, г. Москва, 127015, тел/факс (495)730-7584.
