16-разрядный микроконтроллер с многоканальным ЦАП, АЦП и памятью программ EEPROM

Основные характеристики:

  • Архитектура и система команд — MCS96;
  • Разрядность данных — 16 бит;
  • Динамически конфигурируемая шина данных — 8 или 16 бит;
  • Тактовая частота — 33 МГц;
  • Объём адресуемой памяти — 64K×8 бит;
  • Объём регистрового ОЗУ — 2024×8 бит;
  • Объём расширенного ОЗУ — 2048×8 бит;
  • Объём встроенной памяти программ (EEPROM) — 16K×16 бит;
  • Число источников прерываний — 44;
  • Число параллельных 8-разрядных портов ввода/вывода — 5;
  • Число 16-разрядных АЦП — 8;
  • Число 14-разрядных ЦАП — 1;
  • Два последовательных порта UART;
  • Последовательные интерфейсы SPI, I2C;
  • Число каналов блока ШИМ — 3;
  • Два 16-разрядных таймера/счётчика;
  • Сторожевой таймер WDT;
  • Генератор псевдослучайных последовательностей;
  • Блок высокоскоростного ввода/вывода HSIO;
  • Сервер периферийных транзакций PTS;
  • Встроенный модуль отладки OCDS;
  • Три режима пониженного энергопотребления
    (Idle, Power Down, Slow).

Основные области применения:

  • законченные прецизионные системы сборки и обработки данных;
  • интеллектуальные датчики (обработка аналоговых сигналов от различных датчиков);
  • удалённые системы сбора информации, в том числе устройства с автономным питанием;
  • инструментальные средства измерений, автоматизации и контроля.

Схема электрическая структурная

1874be96t_struct_original

Условное графическое изображение микросхемы

1874be96t_ugo_original

Средства для программирования и отладки

1874be96t_debug_original

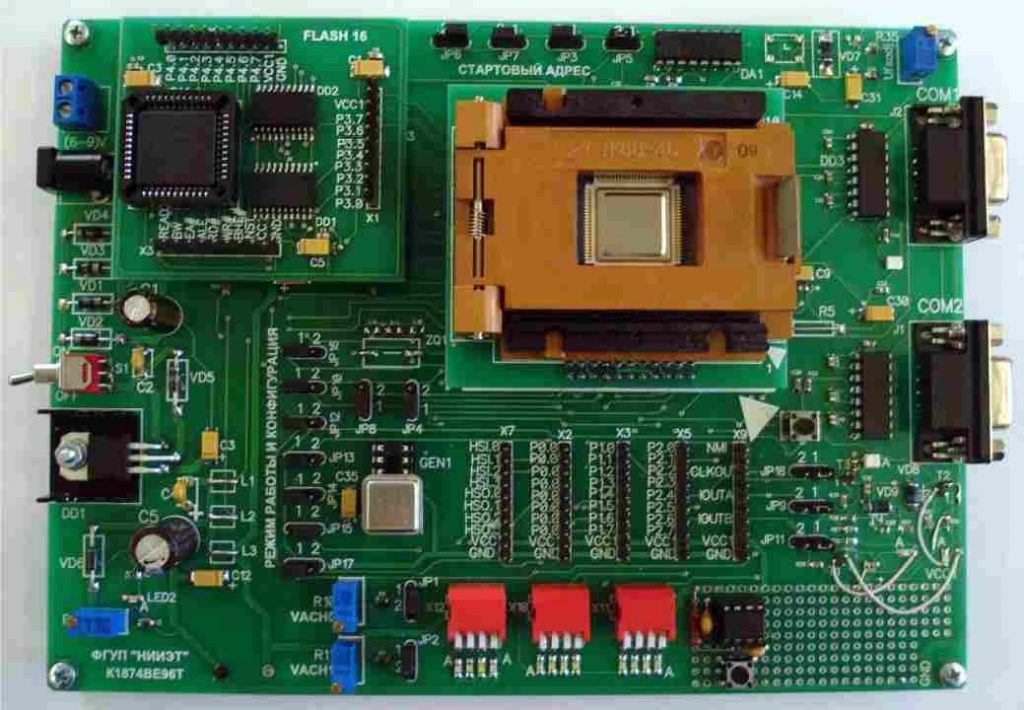

Макетно-отладочная плата (состав: основная плата с разъёмами портов ввода/вывода и макетным полем, плата модуля с микроконтроллером 1874BE96T, плата модуля внешней Flash памяти с 16-разрядной шиной (32К 16-разрядных слов), плата модулей внешней Flash памяти с 8-разрядной шиной (64К 8-разрядных слов), источник питания.

По вопросам поставки макетно-отладочных плат для микроконтроллера 1874ВЕ96Т в комплектации по КДФЛ.301411.215ПС с КУ или без КУ обращаться в отдел маркетинга и сбыта по телефону +7 (473) 222-91-70.
