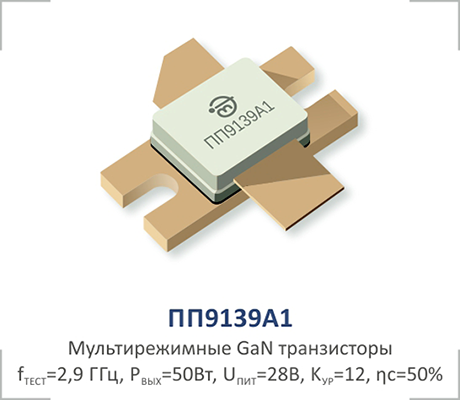

ПП9139А1

Мощный СВЧ GaN транзистор

Описание

  • Герметизирован в металлокерамическом корпусе КТ-55С-1

Основное назначение

  • Предназначен для работы в усилителях мощности до 4000 Гц

Основные характеристики

  • Выходная мощность РВЫХ = 50 Вт;
  • Напряжение питания UСИ = 28 В;
  • Коэффициент усиления по мощности КУР≥14 дБ;
  • КПД стока ηС≥55%.

Скачать ТУ

Предельно допустимые значения электрических режимов эксплуатации

Параметр Обозначение Значение Единица измерения
Напряжение затвор-исток UЗИ МАКС -10 до +2 В
Максимально допустимое постоянное
напряжение сток-исток
UСИ МАКС 120* В
Максимально допустимый постоянный ток стока IС МАКС 5 А
Максимально допустимая температура перехода tП МАКС 225 °С
Тепловое сопротивление переход-корпус RT П-К ** °С/Вт
Диапазон рабочих температур -60 до +125 °С

Электрические параметры транзисторов

Параметр Обозначение Режим измерения Не менее Не более Единица измерения Температура среды (корпуса), °С
Ток стока насыщения IС НАС UСИ=6 В, UЗИ=2 В 15,2 А 25
Остаточный ток стока IС ОСТ UСИ=80 В, UЗИ=-8 В 4 мА 25
Крутизна характеристики S 3,9 A/B 25
Выходная мощность PВЫХ f=2900 Мгц, UСИ=28 В 50 Вт 25
Коэффициент усиления
по мощности
КУP f=230 Мгц, UСИ=28 В, PВЫХ=50 Вт, IС=0,4 мА 14 дБ 25
Коэффициент полезного
действия стока
ηC 55 % 25

Типовые зависимости электрических параметров
