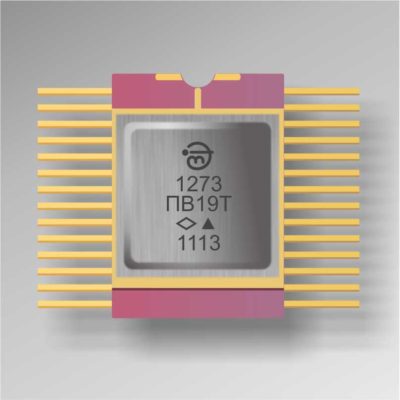

Шестиканальный аналоговый препроцессор

Характеристики


  • Шесть 16-разрядных сигма-дельта АЦП;
  • Отношение сигнал/(шум+искажения): не менее 73 дБ;
  • Максимальная скорость выборки: 64 kS/s (64000 с–1);
  • Групповая задержка на канал: 25 мкс;
  • Входные усилители с изменяемым (программируемым) коэффициентом усиления (PGA) в диапазоне 0 – 38 дБ, всего 8 значений;
  • Синхронная выборка;
  • Программируемая скорость выборки;
  • Напряжение питания от 3,0 до 5,5 В;
  • Последовательный порт (SPORT) с возможностью каскадирования до 8 устройств для подключения к DSP процессору;
  • Внутренний источник опорного напряжения (ИОН);
  • Функциональный аналог: AD73360 (Analog Devices).

Основные области применения:

  • законченные системы сбора и обработки данных;
  • приложения с многоканальными аналоговыми входами;
  • аппаратура для промышленного измерения мощности;
  • системы управления электроприводом;
  • совместная работа с DSP

Документация


Галерея


Схема электрическая структурная
