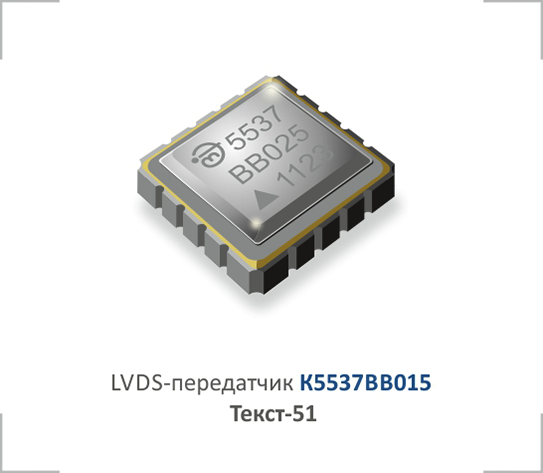

4-канальный передатчик с LVDS-интерфейсом

Основные характеристики:

  • Число каналов — 4;
  • Блок согласования/разрешения передачи данных;
  • Источник опорного напряжения (ИОН);
  • Скорость передачи — до 400 Мбит/с;
  • Низковольтные TTL(LVTTL) логические входные уровни;
  • Стандарт интерфейса — ANSI/TIA/EIA-644;
  • Напряжение питания — 3,3 В;
  • Ток потребления — 35 мА (RL=100 Ом);
  • Время задержки распространения при переходе выходного сигнала от низкого уровня к высокому — не более 2 нс;
  • Время задержки распространения при переходе выходного сигнала от высокого уровня к низкому — не более 2,5 нс;
  • Диапазон рабочих температур – 60°C/+ 125°C;
  • Функциональный аналог — SN65LVDS31 (Nexas Instr.).

Основные области применения:

  • Микросхема предназначена для организации обмена данными в цифровой РЭА с высокоскоростными LVDS интерфейсами низкого энергопотребления с высокой помехоустойчивостью.

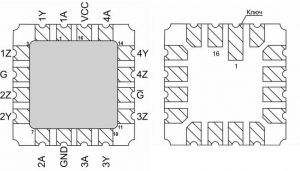

Схема расположения и функциональное назначение выводов

5537bb015_struct_original

Номер вывода Наименование вывода Назначение вывода
1 1A Вход первого канала
2 1Y Прямой выход 1 канала
3 1Z Инверсный выход 1 канала
4 G Прямой вход сигнала разрешения
5 2Z Инверсный выход 2 канала
6 2Y Прямой выход 2 канала
7 Вход второго канала
8 GND Земля
9 Вход тертьего канала
10 2Y Прямой выход 3 канала
11 3Z Инверсный выход 2 канала
12 G# Инверсный вход сигнала разрешения
13 4Z Инверсный выход 4 канала
14 4Y Прямой выход 4 канала
15 Вход 4 канала
16 VCC Питание
