4-канальный приемник с LVDS-интерфейсом

Основные характеристики:

  • Число каналов — 4;
  • Блок согласования/разрешения передачи данных;
  • Источник опорного напряжения (ИОН);
  • Скорость передачи — до 400 Мбит/с;
  • Низковольтные TTL(LVTTL) логические входные уровни;
  • Стандарт интерфейса — ANSI/TIA/EIA-644;
  • Напряжение питания — 3,3 В;
  • Ток потребления — 18 мА (без нагрузки);
  • Время задержки распространения при переходе выходного сигнала от низкого уровня к высокому — не более 4 нс;
  • Время задержки распространения при переходе выходного сигнала от высокого уровня к низкому — не более 4 нс;
  • Диапазон рабочих температур – 60°C до + 125°C;
  • Функциональный аналог — SN65LVDS32 (Nexas Instr.).

Основные области применения:

  • Микросхема предназначена для организации обмена данными в цифровой РЭА с высокоскоростными LVDS интерфейсами низкого энергопотребления с высокой помехоустойчивостью.

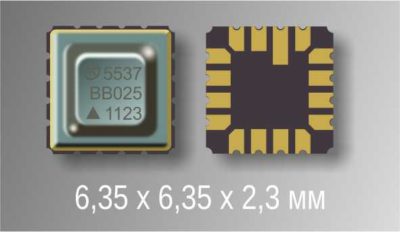

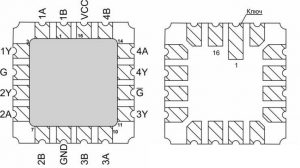

Схема расположения и функциональное назначение выводов

5537bb025_struct_original

Номер вывода Наименование вывода Назначение вывода
1 Инверсный вход 1 канала
2 Прямой вход 1 канала
3 1Y Выход 1 канала
4 G Прямой вход сигнала разрешения
5 2Y Выход 2 канала
6 Прямой вход 2 канала
7 Инверсный вход 2 канала
8 GND Земля
9 Инверсный вход 3 канала
10 Прямой выход 3 канала
11 3Y Выход 3 канала
12 G# Инверсный вход сигнала разрешения
13 4Y Инверсный выход 4 канала
14 Прямой вход 4 канала
15 Инверсный вход 4 канала
16 VCC Питание
