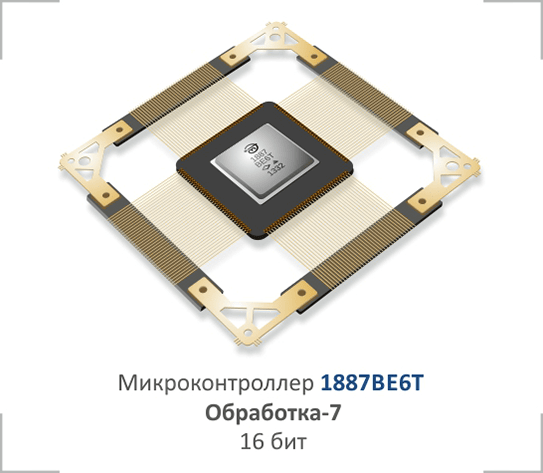

Микроконтроллер 1887ВЕ6Т

Спецстойкий 16-разрядный RISC микроконтроллер на базе ядра С166

Характеристики


  • Архитектура и система команд — С166;
  • Внутреннее ОЗУ 6 Кбайт;
  • Адресуемая память 16Мх8 бит;
  • Число источников прерываний — 77;
  • Число линий ввода/вывода — 103;
  • Число внешних линий модуля генерации ШИМ — 6;
  • Число последовательных портов USART — 2;
  • Число синхронных последовательных интерфейсов SPI — 2;
  • Число модулей захвата/сравнения (CAPCOM) — 3;
  • Многофункциональный таймерный модуль;
  • Контроллер сдвоенного интерфейса CAN;
  • Контроллер встроенной системы отладки OCDS;
  • Напряжение питания 3,3 В;
  • Диапазон рабочих температур от -60 oC до +105 оС

Основные области применения:

  • аппаратура и системы космического назначения
  • объекты промышленной и специальной атомной энергетики
  • встроенные системы управления спецназначения

Документация

Средства для программирования и отладки


Средства разработки: Keil 166 Development Tools
Программно-аппаратные средства: макетно-отладочная плата КФДЛ.441461.007 (НИИЭТ)

Галерея


Структурная схема микроконтроллера

Условное графическое изображение микросхемы

Макетно-отладочная плата
