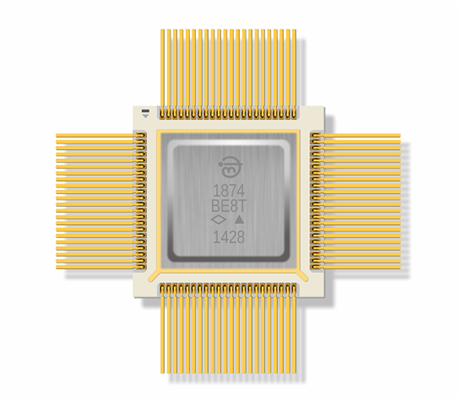

1874ВЕ8Т

16-разрядный микроконвертер со встроенной аппаратной реализацией алгоритмов кодирования/декодирования информации

Характеристики


  • Разрядность данных — 16 бит;
  • Частота следования импульсов тактового сигнала, МГц — до 40;
  • Динамически конфигурируемая шина данных, бит — 8 или 16;
  • Встроенная память программ типа EEPROM, бит — 16К×16;
  • Регистровое ОЗУ, бит — 2024×8;
  • Адресуемая память, бит — 64К×8;
  • Сервер PTS — 1;
  • Параллельный 8-разрядный порт ввода-вывода — 5;
  • 16-разрядный таймер/счетчик — 2;
  • 3-канальный ШИМ — 1;
  • Генератор псевдослучайных последовательностей (ПСП) — 1;
  • Блок кодирования по ГОСТ 28147–89 — 1;
  • Универсальный последовательный порт USART — 2;
  • Контроллеры интерфейсов:CAN (сдвоенный) — 1, LIN — 1, SPI — 1, I2C — 1
  • АЦП/разрядность — 8/16;
  • Максимальное количество используемых АЦП при дифференциальном включении входов — 4;
  • Режим энергопотребления — 3;
  • 16-разрядный сторожевой таймер — 1;
  • Модуль отладки OCDS — 1;
  • Напряжение питания 3,3 В ± 10%;
  • Диапазон рабочих температур – 60°C/+ 125°C.

Основные области применения:

  • цифровые системы управления различной аппаратурой, силовой электроникой, автомобильной техникой.

Документация


Галерея


1874be8t_struct_original
Схема электрическая структурная


1874be8t_ugo_original
Условное графическое изображение
