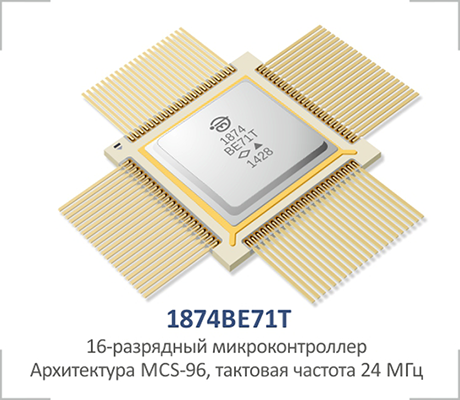

1874ВЕ71Т - 16-разрядный микроконтроллер

Радиационно-стойкий 16-разрядный микроконтроллер на базе усовершенствованной архитектуры MCS-96

Характеристики


  • Архитектура и система команд – AMCS-96;
  • Регистровое ОЗУ 2024х8;
  • Число источников прерываний – 44;
  • Встроенный АЦП (число каналов 8/16, число разрядов 12+2);
  • Число каналов блока ШИМ-3;
  • Число последовательных портов UART-2;
  • Синхронный последовательный интерфейс SPI;
  • Контроллер интерфейса ГОСТ Р 52070-2003;
  • Контроллер интерфейса Space Wire;
  • Два 16-разрядных таймера/счетчика;
  • Блок высокоскоростного ввода/вывода HSIO;
  • Сторожевой таймер WDT;
  • Периферийный сервер PTS;
  • Модуль отладки DEBUG UNIT;
  • Напряжение питания 3,3 В
  • Диапазон рабочих температур от -60 oC до +105 оС

Основные области применения:

  • аппаратура и системы особого назначения
  • промышленные и специальные объекты
  • встроенные системы управления спецназначения

Документация

Средства для программирования и отладки


Интегрированная среда разработки Codemaster-96 с возможностью написания программ на языках Ассемблер и Си
Макетно-отладочная плата КФДЛ.421457.001 (НИИЭТ)
Модификация микроконтроллера 1874ВЕ7Т

В настоящее время доступна микросхема К1874ВЕ71Т с приемкой ОТК, выпускаемые по КФДЛ.431295.058ТУ ГК (модификация микроконтроллера 1874ВЕ7Т)

Основные параметры 1874ВЕ7Т 1874ВЕ71Т
Архитектура и система команд – AMCS-96
Регистровое ОЗУ 2024×8 2024×8
Число источников прерываний 44 44
Встроенный АЦП число каналов 8/16, число разрядов 12+2 число каналов 6/12, число разрядов 12+2
Число каналов блока ШИМ-3 3 3
Число последовательных портов UART 2 2
Синхронный последовательный интерфейс SPI + +
Контроллер интерфейса ГОСТ Р 52070-2003 + +
Контроллер интерфейса Space Wire + +
Количество 16-разрядных таймеров/счетчиков 2 2
Блок высокоскоростного ввода/вывода HSIO + +
Сторожевой таймер WDT + +
Периферийный сервер PTS + +
Модуль отладки DEBUG UNIT (JTAG) +
Напряжение питания 3,3 В 3,3 В
Диапазон рабочих температур от -60 °C до +105 °С от -60 °C до +105 °С
Близкий функциональный аналог – 1874ВЕ05Т (НИИЭТ)

Галерея


1874be7t__struct_original
Структурная электрическая схема

1874be7t_ugo_original
Условное графическое изображение

Поддержка

Оставить заявку



Комментариев: 2 к записи “1874ВЕ7Т / 1874ВЕ71Т”

    1. Доброго времени суток!

      По формулам 9.1, 9.2 Руководства пользователя 1874ВЕ7Т рассчитывается значение делителя частоты UART. Для вычисления “реальной” скорости передачи контроллера необходимо по данных формулам произвести обратные вычисления Bod, подставив полученное значение BR_VALUE.

      Ошибку установки скорости передачи можно вычислить по формуле: (BoudRate – Bod)*100%/BoudRate, где BoudRate – требуемая скорости передачи, Bod – установленная скорость передачи контроллера.

      Допустимая погрешность скорости передачи не более 5%, но для более уверенного приема (при использовании длинного канала связи и оптронов) рекомендуется не более 2%.
