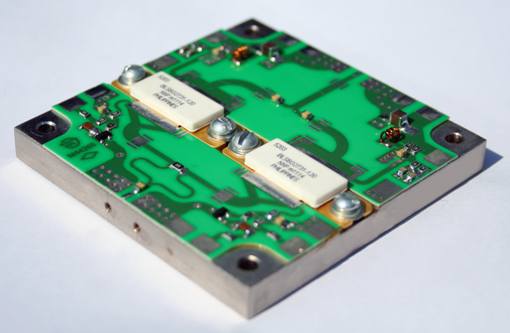

300 Вт Усилительный модуль (Pallet)

  • Предназначен для применения в усилителях мощности РЛС S-диапазона частот.
  • Рабочий диапазон:2,7-3,1 ГГц;
  • Габариты 70×70×13 мм;
  • Выходная мощность: 300 Вт;
  • Напряжение питания 35 В;
  • Вход/выход 50 Ом;
  • Коэффициент усиления по мощности 8 дБ;
  • Класс АВ.

Предельно-допустимые параметры

Название параметра Обозначение Величина Единица измерения
Максимально допустимое напряжение питания UП max 36 В
Максимально допустимая импульсная входная мощность РВХ И МАХ 40 Вт
Максимально допустимая температура основания tосн max 85 °С
Минимально допустимая температура среды tс min -60 °С

Электрические параметры

Наименование параметра
(режим измерения)
Обозначение Величина: Единица измерения
не менее тип. не более
Рабочий диапазон частот Δf 2,7 3,1 ГГц
Импульсная выходная мощность
(при tи=500 мкс, Q=10)
Рвых 300 Вт
Коэффициент усиления по мощности Кур 8 дБ
Неравномерность коэффициента усиления по мощности в диапазоне частот ΔКур 2 дБ
Коэффициент полезного дейст-вия η 30 %
КСВ входа КстUвх 2
Напряжение питания UП 32 35 36 В
