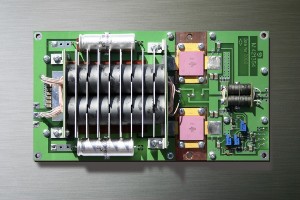

1000 Вт Усилительный модуль (Pallet)

  • Сохранить в формате PDF
  • Предназначен для использования в
    усилителях мощности ВЧ диапазона;
  • Рабочий диапазон:3-30 МГц;
  • Габариты 225×125×46 мм;
  • Выходная мощность: 1000 Вт;
  • Напряжение питания 50 В;
  • Вход/выход 50 Ом;
  • Коэффициент усиления
    по мощности 20 дБ (мин.);
  • Класс АВ.

Предельно-допустимые параметры

Название параметра Обозначение Величина Единица измерения
Максимально допустимое напряжение питания UП max 52 В
Максимально допустимая входная мощность PВХ max 20 Вт
Максимально допустимый КСВ нагрузки при всех фазовых углах
(PВЫХ ПО = 800 Вт, UП = 50 В, tk ≤ 40 °С)
КСТ. UН 20 (время до 3 с)
Максимально допустимая температура корпуса tК max +80 °С
Минимально допустимая температура среды tC min -60 °С

Электрические параметры

Наименование параметра
(режим измерения)
Обозначение Величина: Единица измерения
не менее тип. не более
Рабочий диапазон частот Δf 3 30 МГц
Выходная мощность (UП = 50 В, PВХ ≤ 10 Вт) РВЫХ 1000 Вт
Входная мощность (РВЫХ = 1000 Вт, UП = 50 В) РВХ 10
Неравномерность коэффициента усиления по мощности в диапазоне частот ΔКур 3 дБ
Коэффициент усиления по мощности
ВЫХ = 1000 Вт, UП = 50 В)
Кур 20 дБ
Коэффициент полезного действия
ВЫХ= 1000 Вт, UП = 50 В),
η 50 %
Относительный уровень 2ой и 3ей гармоники основного колебания (UП = 50 В) αгарм.2
αгарм.3
-20
-12
дБ
Уровень комбинационных составляющих
ВЫХ= 1000 Вт, UП = 50 В)
М3, М5 -25 дБ
