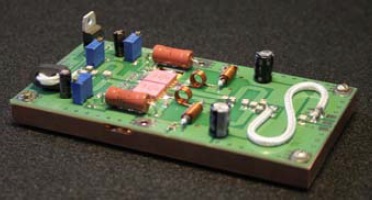

2×150 Вт Усилительный модуль (Pallet)

  • Сохранить в формате PDF
  • Предназначен для использования в усилителях мощности ОВЧ диапазона
  • Рабочий диапазон:430-440 МГц;
  • Габариты 195×85×15 мм;
  • Выходная мощность: 150 Вт;
  • Напряжение питания 28 В;
  • Вход/выход 50 Ом;
  • Коэффициент усиления
    по мощности 14 дБ (мин.);
  • Класс АВ.

Предельно-допустимые параметры

Название параметра Обозначение Величина Единица измерения
Максимально допустимое напряжение питания UП max 52 В
Максимально допустимый потребляемый постоянный ток IП 10* А
Максимально допустимый КСВ нагрузки при всех фазовых углах
(PВЫХ = 150 Вт, UП = 28 В, f = 435 МГц, tk ≤ 40 °С)
Кст. Uн 5
Максимально допустимая температура корпуса tк max +80 °С
Минимально допустимая температура среды tс min –40 °С

* – для каждого канала

Электрические параметры

Наименование параметра
(режим измерения)
Обозначение Величина: Единица измерения
не менее тип. не более
Рабочий диапазон частот Δf 430 440 МГц
Выходная мощность (Uп = 28 В) Рвых 150* Вт
Входная мощность (Рвых = 150 Вт, Uп = 28 В) Рвх 6* 7,5* Вт
Коэффициент усиления по мощности
вых = 150 Вт, Uп = 28 В,
f = 435 МГц)
Кур 14 14,8 дБ
Неравномерность коэффициента усиления по мощности в диапазоне частот ΔКур 0,8 дБ
Коэффициент полезного дейст-вия
вых= 150 Вт, Uп = 28 В),
η 60 65 %
КСВ входа КстUвх 1,5
Относительный уровень 2ой и 3ей гармоники основного колебания (Рвых = 300 Вт, Uп = 50 В) αгарм.2
αгарм.3
-50
-50
-40
-40
дБ
