Цена по запросу

Отличительные особенности:
• Программируемый внутренний генератор
• Защита от пониженного напряжения питания
• Плавный запуск

Категории:
Микросхема представляет собой комбинированный ШИМ-контроллер с компенсацией коэффициента мощности (ККМ) и предоставляет все функции управления, необходимые для активного регулятора ККМ и вторичного ШИМ преобразователя.

Область применения: Блоки питания, дисплеи и LCD-панели.

Технические характеристики:

Топология ВИП

AC-DC

(PFC+PWM)

Управление ШИМ

ток

Минимальное напряжение питания, В

16

Максимально напряжение питания, В

18

Защита от пониженного напряжения питания 1 вкл/выкл, В

16/10

Защита от пониженного напряжения питания 2 вкл/выкл, В

6,75/5,5

Ток потребления, мА

15

Вход включения микросхемы

+

Защита превышения входного напряжения

+

Плавный запуск

+

Программируемая рабочая частота

+

Корпус

1396ЕУ075

5121.20-A

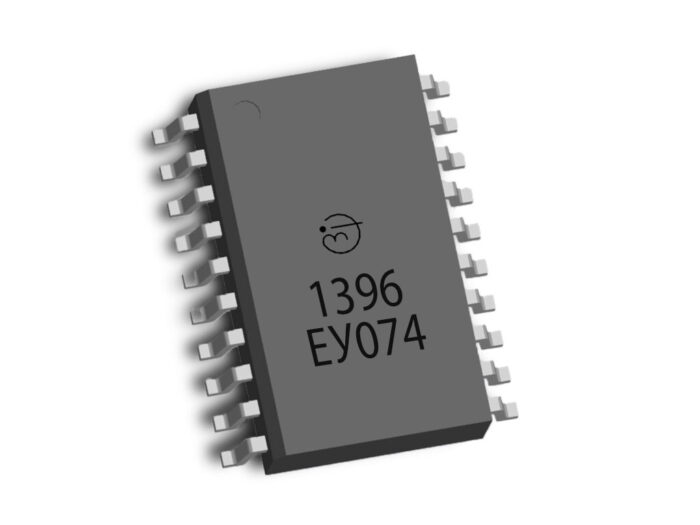

1396ЕУ074

4321.20-Е

Температурный диапазон, °С

от минус 60 до 125

Чертеж корпуса (находится в разработке)
SPICE-модель
3D-модель (можно открыть программами CAD Assistant (на ПК только x64) или FreeCAD3D-модель)
Руководство пользователя
Руководство пользователя на демонстрационную плату
Проект демонстрационной платы Altium
