Основные характеристики:
- Выходная импульсная мощность РВЫХ И – 700 Вт
- Коэффициент усиления по мощности КУР – 19 дБ (мин)
- КПД стока ηС – 60% (мин)
(Условия измерения: f = 150 МГц, UСИ = 40 В, τИ = 27 мс, Q = 3)
Транзистор предназначен для применения в радиопередающей аппаратуре РЛС и других средствах радиосвязи.
• Диапазон частот до 500 МГц
• Напряжение питания 40 В

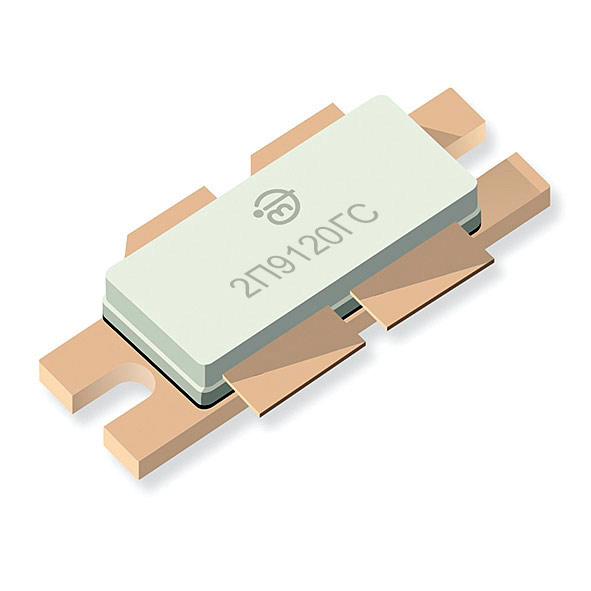

• Герметизирован в металлокерамическом корпусе КТ-103А-2
Предельно допустимые режимы эксплуатации:
• Диапазон частот до 500 МГц
• Напряжение питания 40 В
• Герметизирован в металлокерамическом корпусе КТ-103А-2
Предельно допустимые режимы эксплуатации:
| Параметр | Обозначение параметра | Значение |
| Максимально допустимое постоянное напряжение затвор-исток, В | UЗИ МАКС | 151) |
| Максимально допустимое постоянное напряжение сток-исток, В | UСИ МАКС | 100 |
| Максимально допустимая импульсная рассеиваемая мощность, Вт | PИ МАКС | 7752) |
| Максимально допустимый постоянный ток стока, А | IС И МАКС | 19 |
| Диапазон рабочих температур, °C | tC МИН (СРЕДА)
tК МАКС (КОРПУС) |
– 60
+ 125 |
| Максимально допустимая температура перехода, °C | tП МАКС | 180 |
| Импульсное тепловое сопротивление переход-корпус, °C/Вт | RT П-К И | 0,2 |
1) Для всего диапазона рабочих температур
2) При температуре корпуса tК < 25 °C
Электрические параметры:
| Параметр | Обозначение параметра | Значение |
| Крутизна характеристики (IС = 10 A, UСИ = 10 B), А/В | S | 6,9 (мин)* |
| Сопротивление сток-исток в открытом состоянии (IС = 10 A, UЗИ = 10 В), Ом | RСИ ОТК | 0,17 (макс)* |
| Входная емкость (f = 1 МГц, UСИ = 50 B), пФ | С11И | 330 (макс)* |
| Проходная емкость (f = 1 МГц, UСИ = 50 B), пФ | С12И | 5,8 (макс)* |
| Выходная емкость (f = 1 МГц, UСИ = 50 B), пФ | С22И | 190 (макс)* |
* Для одной половины балансного транзистора, включая входную и выходную согласующие цепи
