Цена по запросу
Основные характеристики:
- Выходная мощность РВЫХ – 140 Вт
- Коэффициент усиления по мощности КУР – 20 дБ
- КПД стока ηС – 45 %
- UСИ= 50 В; РВЫХ ПО= 140 Вт; f1= 860 МГц; f2= 860,1 МГц;
- tК= 25 ℃)

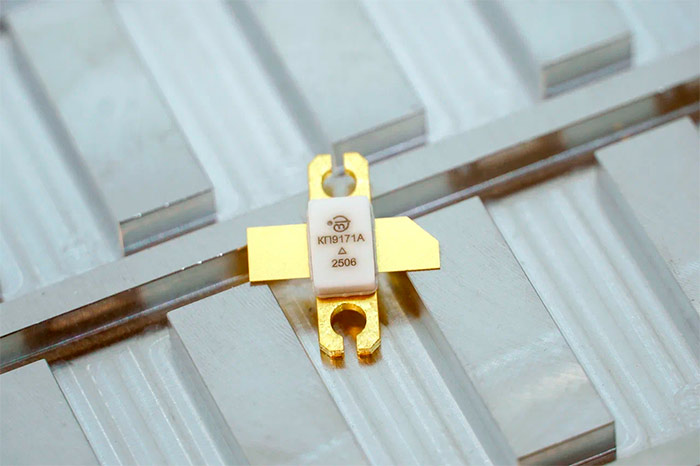

Транзистор предназначен для построения мощных радиопередатчиков различной аппаратуры связи, в том числе и стандарта DVB-T.
• Диапазон частот до 860 МГц
• Высокие значения КПД
• Максимально допустимое напряжение питания 50 В
• Герметизирован в металлокерамическом корпусе КТ-55С-1
Область применения: Связь, мощные радиопередатчики стандарта DVB-T.
• Диапазон частот до 860 МГц
• Высокие значения КПД
• Максимально допустимое напряжение питания 50 В
• Герметизирован в металлокерамическом корпусе КТ-55С-1
Область применения: Связь, мощные радиопередатчики стандарта DVB-T.
| Наименование параметра, единица измерения (режим измерения) | Буквенное обозначение параметра | Норма технологическая | |
| не менее | не более | ||
| Выходная мощность в пике огибающей, Вт (UСИ= 50 В, РВХ ПО= 1,4 Вт, f1= 860 МГц, f2= 860,1 МГц) |
РВЫХ ПО | 140 | – |
| Выходная мощность, Вт (UСИ= 50 В, РВХ= 2,5 Вт, f= 550 МГц)* |
РВЫХ | – | – |
| Коэффициент усиления по мощности, дБ (UСИ= 50 В, РВЫХ ПО= 140 Вт, f1= 860 МГц, f2= 860,1 МГц; РВЫХ= 180 Вт, f= 550 МГц)* |
КУР | 20 | – |
| Коэффициент полезного действия стока, % (UСИ= 50 В, РВЫХ ПО= 140 Вт, f1= 860 МГц, f2= 860,1 МГц; РВЫХ= 180 Вт, f= 550 МГц)* |
hС |
45 | – |
| Коэффициент комбинационных составляющих третьего порядка, дБ (UСИ= 50 В, РВЫХ ПО= 140 Вт, f1= 860 МГц, f2= 860,1 МГц) |
М3 | – | -30 |
| Начальный ток стока, мА (UСИ= 100 В, UЗИ= 0 В) |
IС НАЧ | – | 3 |
| Ток утечки затвора, мА (UЗИ= 15 В, UСИ= 0 В) |
IЗ УТ | – | 0.05 |
Чертеж корпуса (находится в разработке)
3D-модель (находится в разработке)
