Основные характеристики:
- Выходная импульсная мощность РВЫХ – 1200 Вт
- Коэффициент усиления по мощности КУР – 18 дБ
- КПД стока ηС – 50 %
- f= 500 МГц, τи= 2 мс, Q= 10, РВЫХ И= 1 200 Вт
- tК= 25 ℃)

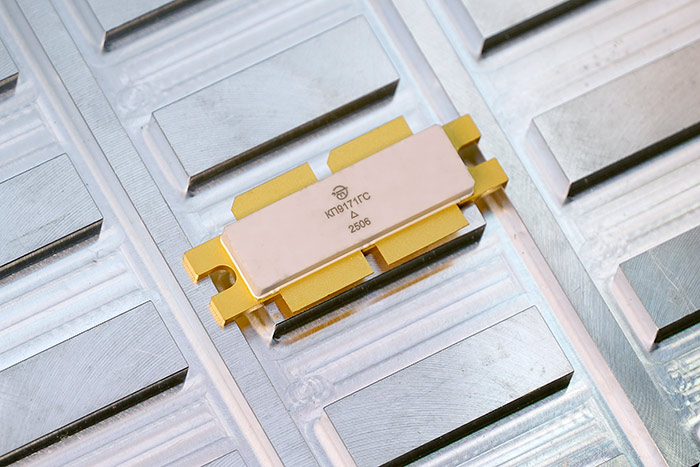

Мощный импульсный СВЧ LDMOS-транзистор общего применения.
• Диапазон частот до 500 МГц
• Напряжение питания 50 В
• Является аналогом BLF978P (ф. Ampleon)
• Герметизирован в металлокерамическом корпусе КТ-103А-2
Область применения: Связь, мощные радиопередатчики РЛС.
Предельно допустимые режимы эксплуатации:
• Диапазон частот до 500 МГц
• Напряжение питания 50 В
• Является аналогом BLF978P (ф. Ampleon)
• Герметизирован в металлокерамическом корпусе КТ-103А-2
Область применения: Связь, мощные радиопередатчики РЛС.
Предельно допустимые режимы эксплуатации:
| Параметр | Обозначение параметра | Значение |
| Максимально допустимое постоянное напряжение затвор-исток, В | UЗИ МАКС | 131) |
| Максимально допустимое постоянное напряжение сток-исток, В | UСИ МАКС | 108 |
| Максимально допустимая импульсная рассеиваемая мощность, Вт | PИ МАКС | 32002) |
| Максимально допустимый импульсный ток стока, А | IС И МАКС | 100 |
| Диапазон рабочих температур, °C | tC МИН (СРЕДА)
tК МАКС (КОРПУС) |
– 60
+ 125 |
| Максимально допустимая температура перехода, °C | tП МАКС | 200 |
| Импульсное пепловое сопротивление переход-корпус, °C/Вт | RT П-К И | 0,05 |
1) Для всего диапазона рабочих температур
2) При температуре корпуса tК < 25 °C
Электрические параметры:
| Параметр | Обозначение параметра | Значение |
| Крутизна характеристики (Iс = 12,6 А, Uси = 10 В), А/В | S | 18,0 (мин) |
| Сопротивление сток-исток в открытом состоянии (Iс = 12,6 А, Uзи= 10 В), Ом | RСИ ОТК | 0,06 (тип) |
| Входная емкость (f = 1 МГц, UСИ= 50 В), пФ | С11И | 400 (тип) |
| Проходная емкость (f = 1 МГц, UСИ= 50 В), пФ | С12И | 1,20 (тип) |
| Выходная емкость (f = 1 МГц, UСИ= 50 В), пФ | С22И | 102 (тип) |
Чертеж корпуса (находится в разработке)
