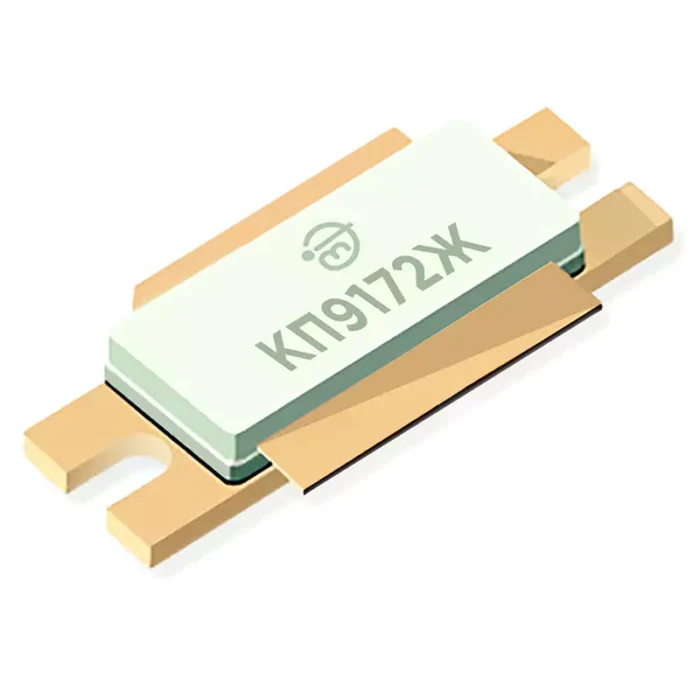

КП9172Ж

Мощный импульсный СВЧ LDMOS-транзистор общего применения.
• Диапазон частот от 1 200 МГц до 1 400 МГц
• Напряжение питания 50 В
• Является аналогом BLF978P (ф. Ampleon)
• Герметизирован в металлокерамическом корпусе КТ-81В-1

Область применения: радиоэлектронная отрасль

Предельно допустимые режимы эксплуатации:

Параметр	Обозначение параметра	Значение
Максимально допустимое постоянное напряжение затвор-исток, В	UЗИ МАКС	131)
Максимально допустимое постоянное напряжение сток-исток, В	UСИ МАКС	110
Максимально допустимая импульсная рассеиваемая мощность, Вт	PИ МАКС	11672)
Максимально допустимый импульсный ток стока, А	IС И МАКС	100
Диапазон рабочих температур, °С	tС МИН (среда) tК МАКС (корпус)	– 60 + 125
Максимально допустимая температура перехода, °С	tП МАКС	200
Импульсное тепловое сопротивление переход-корпус, °С/Вт	RТ П-КИ	0,10

¹⁾ Для всего диапазона рабочих температур
²⁾ При температуре корпуса t_К < 25 °C

Электрические параметры:

Параметр	Обозначение параметра	Значение
Крутизна характеристики (Iс = 12,6 А, Uси = 10 В), А/В	S	18,0 (мин) 27,0(тип)
Сопротивление сток-исток в открытом состоянии (Iс = 12,6 А, Uзи = 10 В), Ом	RСИ ОТК	0,06 (тип) 0,08(макс)
Входная емкость (f = 1 МГц, Uси = 50 В), пФ	C11И	500 (тип) 600 (макс)
Проходная емкость (f = 1 МГц, Uси = 50 В), пФ	C12И	1,25 (тип) 1,5 (макс)
Выходная емкость (f = 1 МГц, Uси = 50 В), пФ	C22И	1220 (тип) 1440 (макс)
