«Покупатель может получить автомобиль любого цвета, который пожелает, при условии, что этот цвет – черный» – эта знаменитая фраза, сказанная Генри Фордом о модели T, вряд ли может сегодня служить эталоном отношения к клиентам даже в микроэлектронике – области, ориентированной преимущественно на серийное производство унифицированных изделий.
Микроконтроллер К1921ВГ015 от НИИЭТ (входит в Группу компаний «Элемент», MOEX:ELMT) уже приобрел достаточно широкую популярность у разработчиков аппаратуры различного назначения и прежде всего – интеллектуальных приборов учета потребления ресурсов. Одним из достоинств этого ультранизкопотребляющего 32-разрядного микроконтроллера на основе открытой архитектуры RISC-V является богатый набор интерфейсов, блоков АЦП и ЦАП, что делает его привлекательным для применения в аппаратуре сбора и обработки информации, а также системах управления.

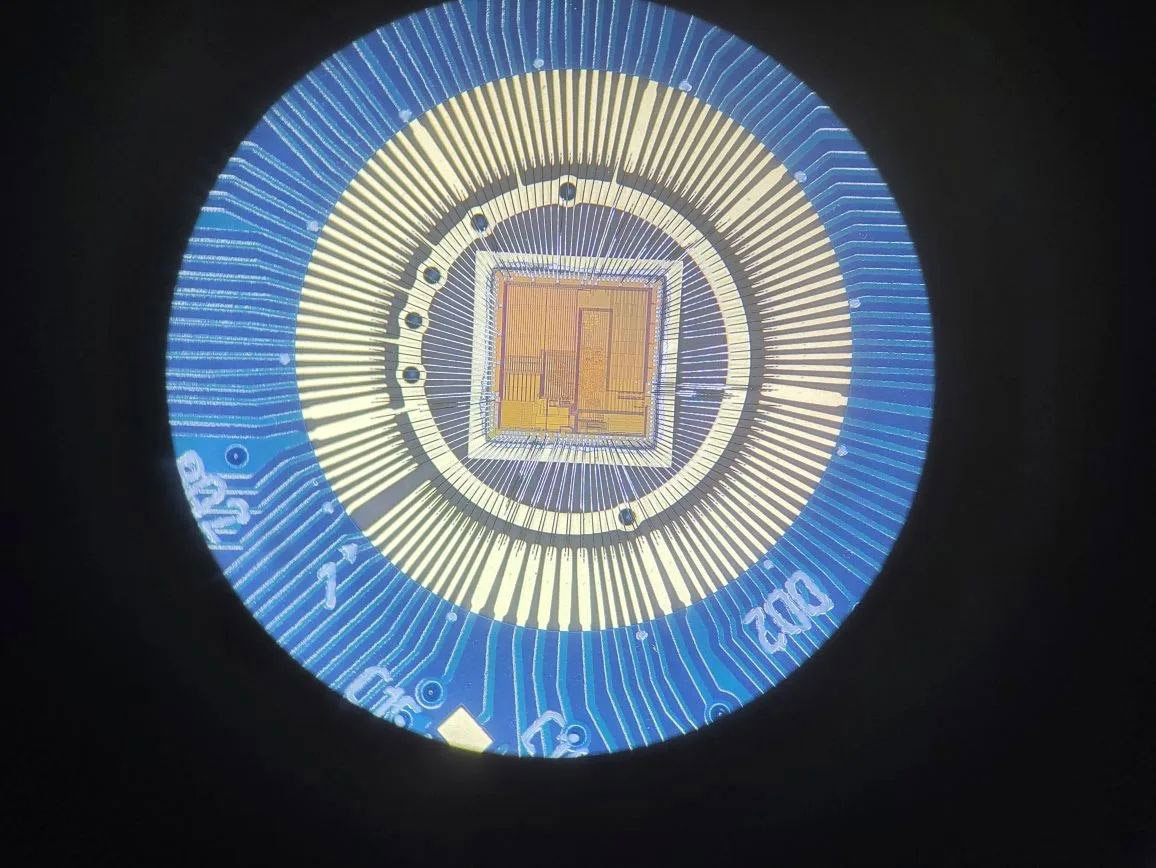

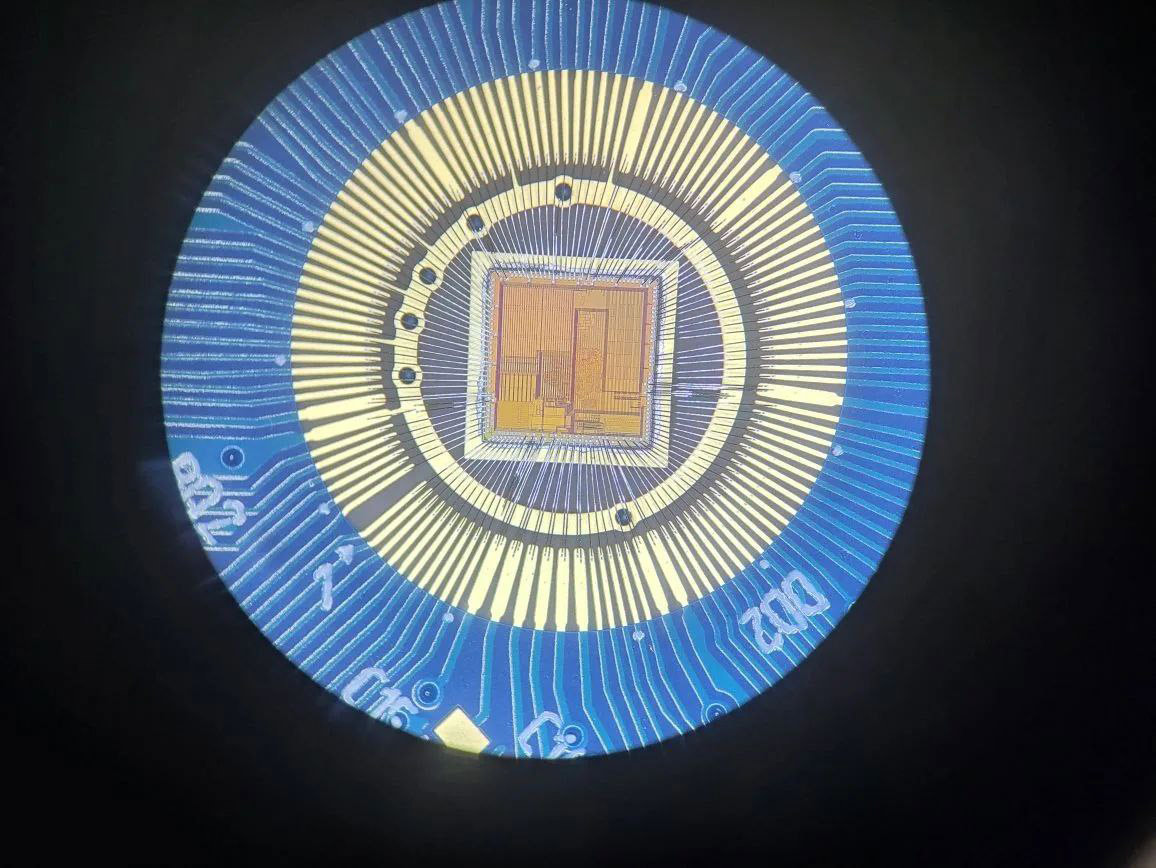

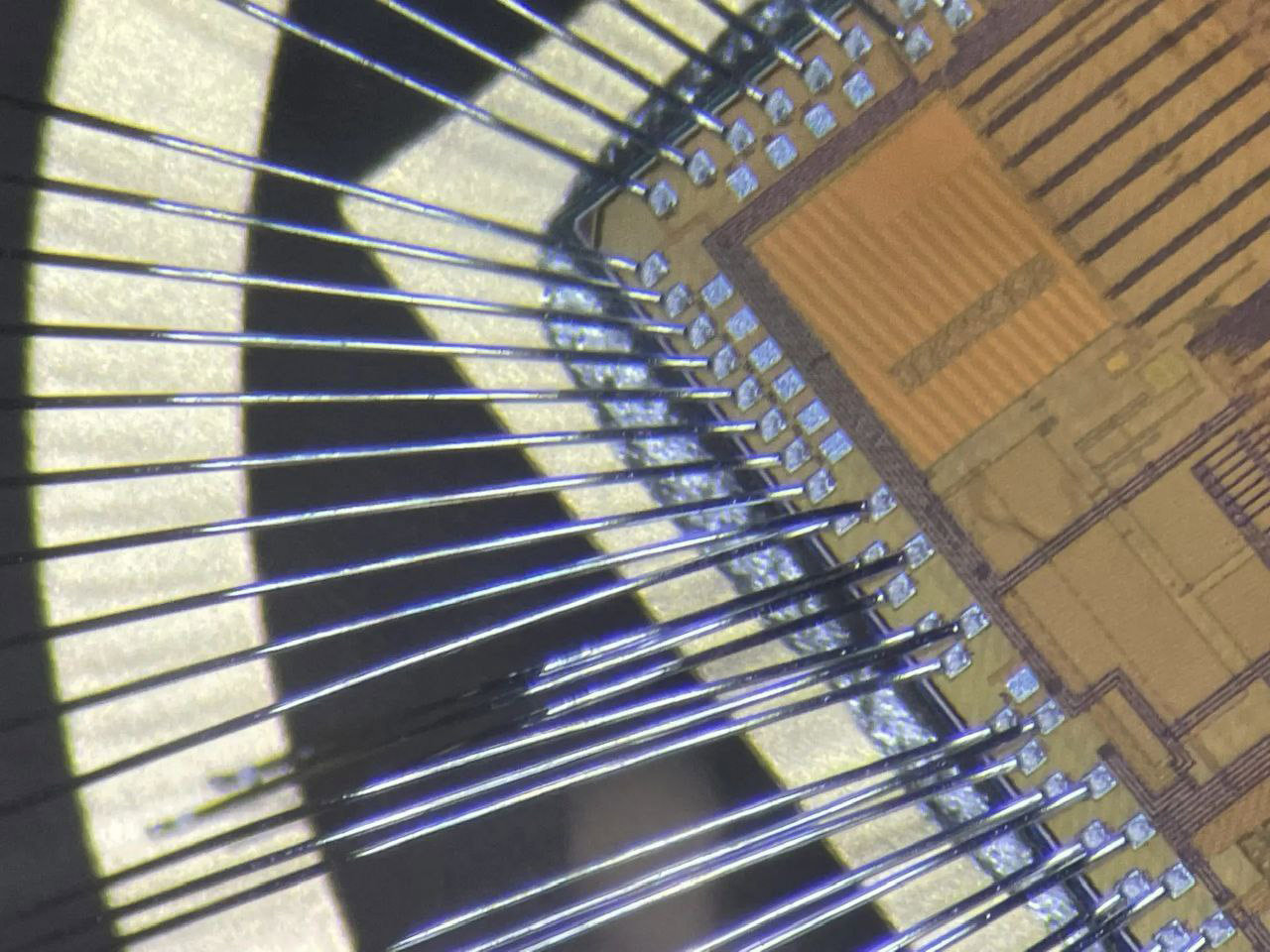

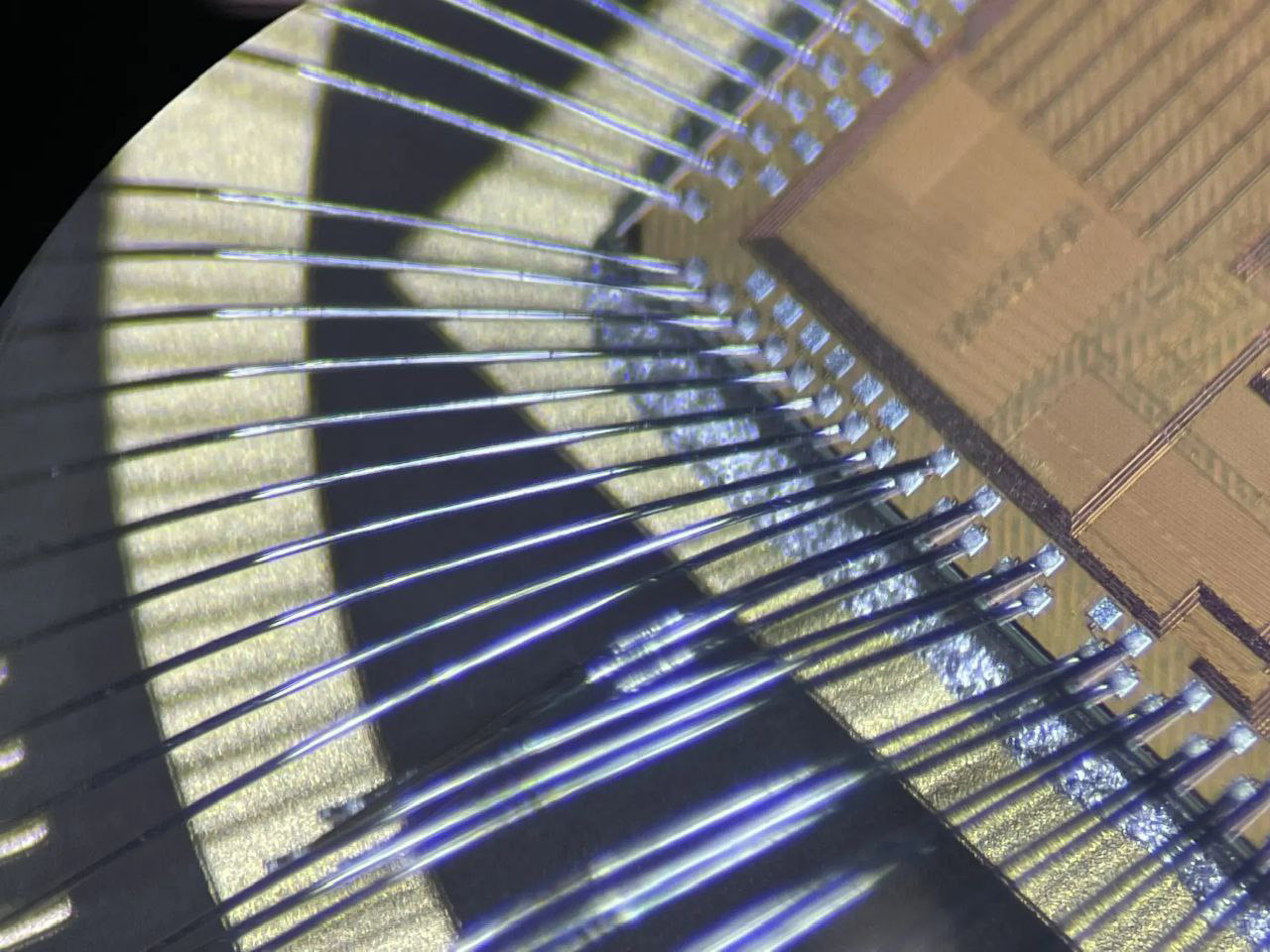

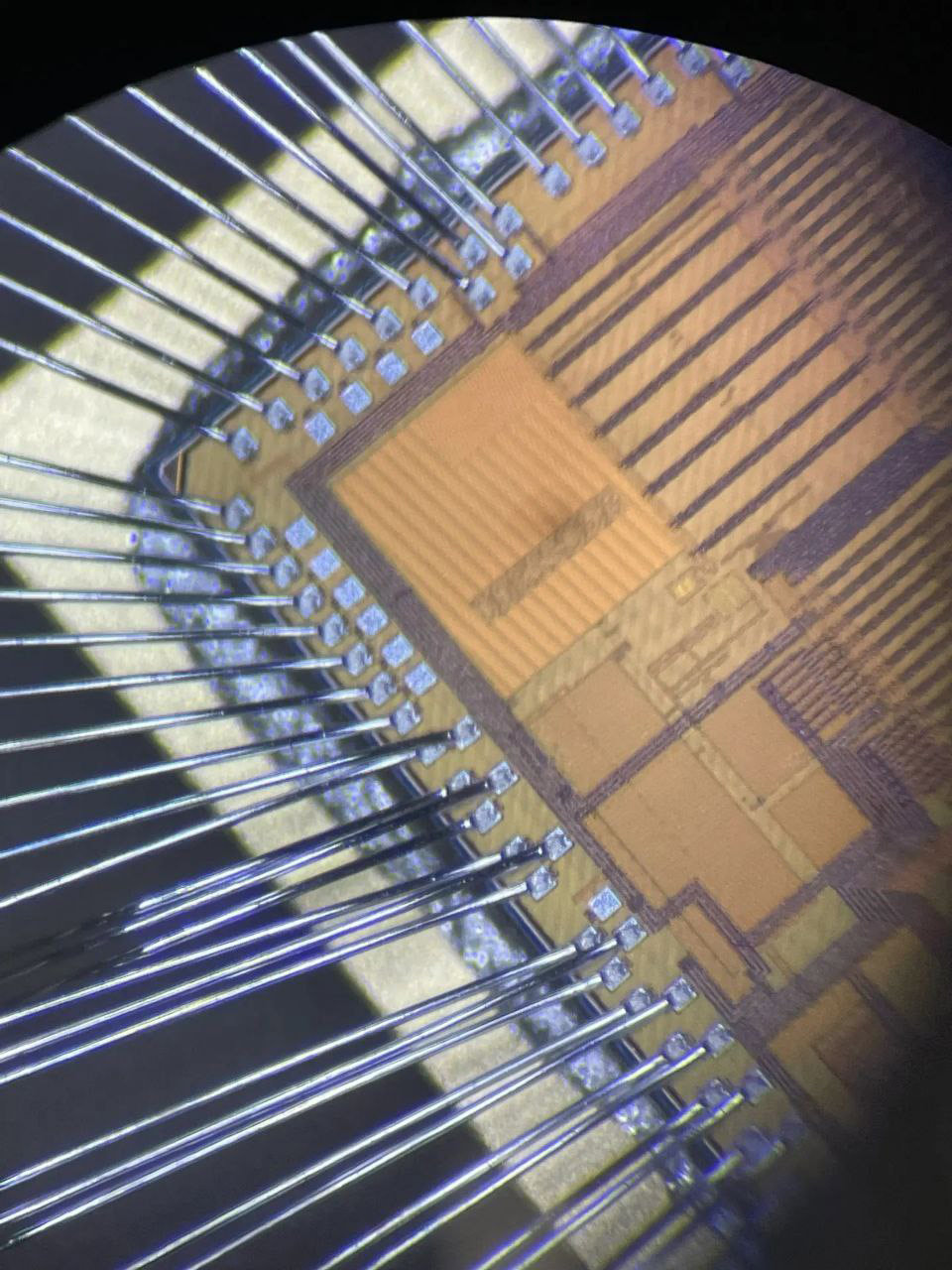

При этом бескорпусное исполнение данной ИМС – К1921ВГ01Н – может предоставить даже больше возможностей. В частности, входящие в состав микроконтроллера ΣΔ-АЦП (аналого-цифровые преобразователи типа «сигма-дельта») являются дифференциальными, однако на корпус К1921ВГ015 выведены только их неинвертирующие входы, что позволяет использовать их только для преобразования синфазного сигнала. Эта особенность связана с ограниченным количеством выводов корпуса LQFP-100.

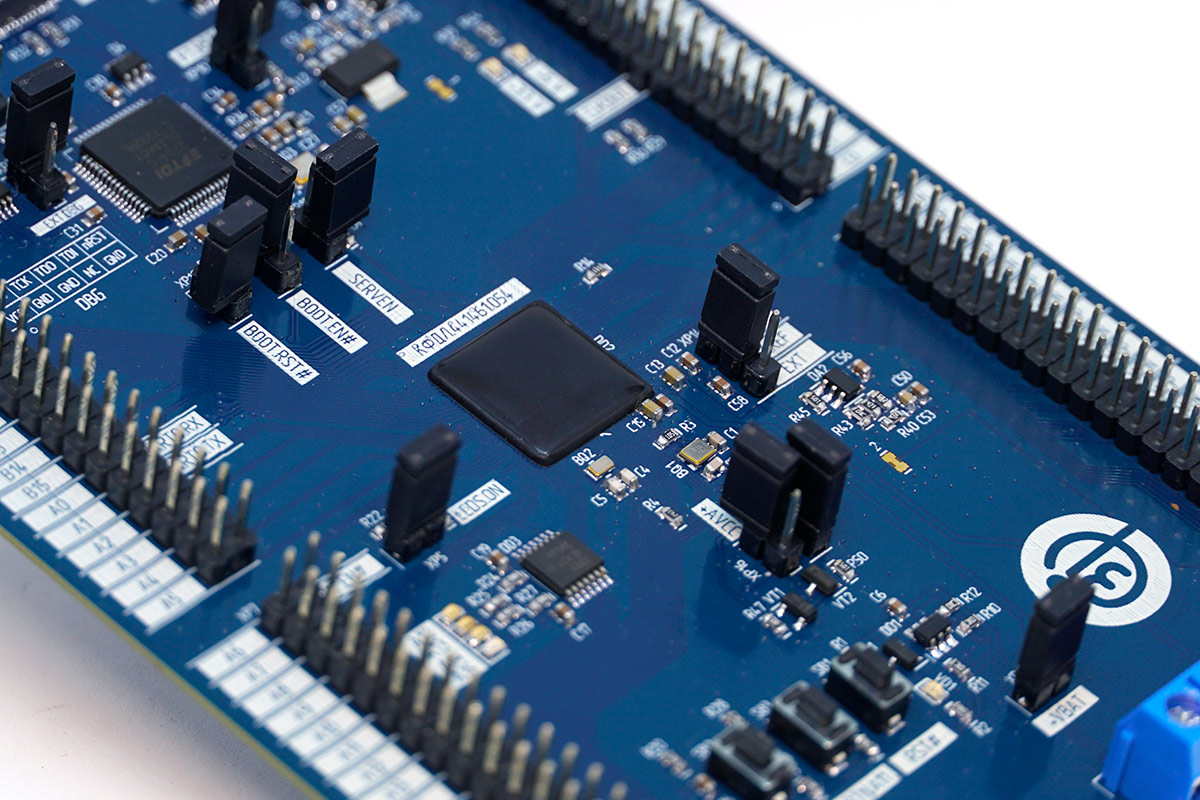

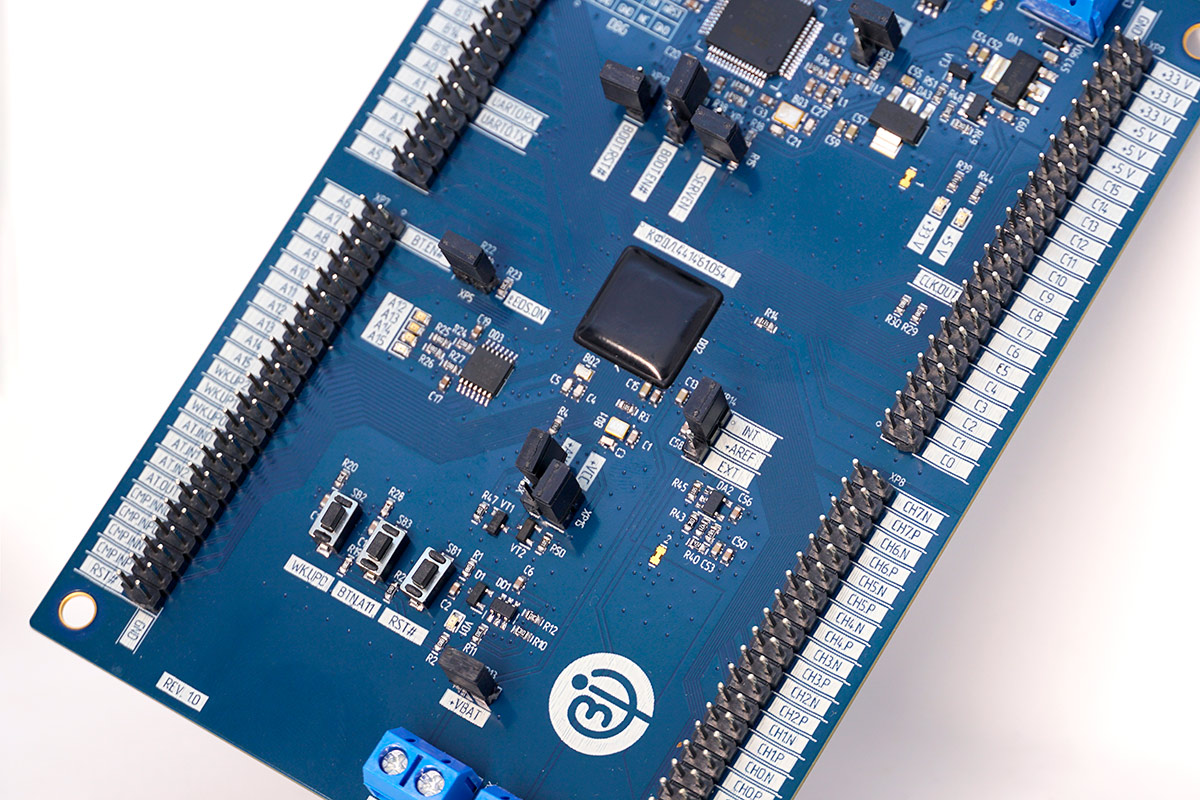

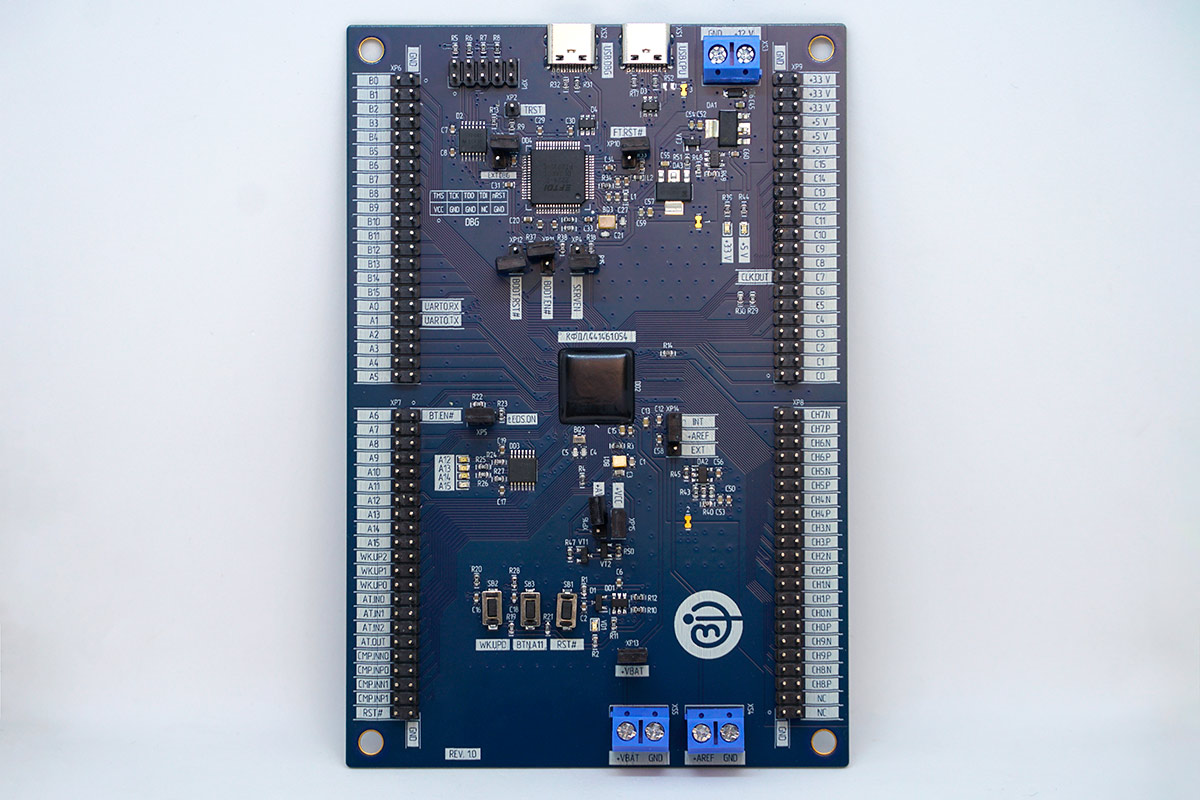

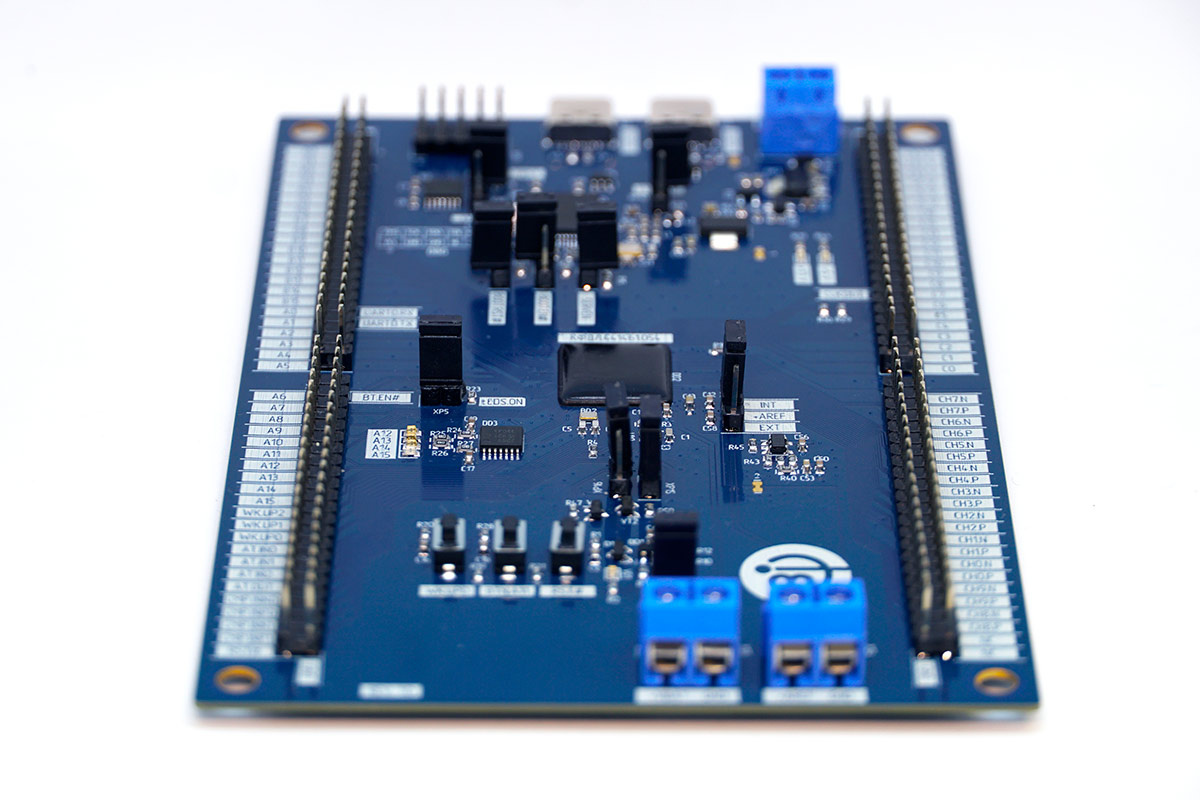

У известного российского разработчика и производителя приборов учета «Энергомера» возникла потребность в применении ΣΔ-АЦП в дифференциальном режиме. Чтобы обеспечить ему такую возможность, в АО «НИИЭТ» была разработана специализированная макетно-отладочная плата на основе бескорпусного исполнения микроконтроллера. Это позволит заказчику отработать схемотехнику и ПО разрабатываемого устройства с использованием всех возможностей кристалла микроконтроллера, а затем принять решение: использовать в дальнейшем бескорпусную ИМС К1921ВГ01Н или, если определенные выводы корпуса LQFP-100 окажутся невостребованными, заказать в НИИЭТ исполнение микроконтроллера с другим назначением выводов, у которого необходимые в данном случае инвертирующие входы ΣΔ-АЦП были выведены на корпус.
Второй вариант может удивить российских потребителей ЭКБ, привыкших к тому, что подобное специализированное исполнение получить невозможно или по крайней мере очень сложно. Однако НИИЭТ предоставляет возможность изготовления подобных исполнений, и они, благодаря существующей на базе института производственной площадке по сборке ИМС в пластиковые корпуса, могут быть вполне обоснованы не только с технической, но и с экономической точки зрения.
Этот пример показывает, что если вы столкнулись с нетривиальной задачей, то очень полезно обратиться к коллегам, специализирующимся на данном вопросе: возможно, ее решение лежит на поверхности. Во всяком случае специалисты воронежского НИИ электронной техники всегда готовы такие задачи обсуждать и решать их гибко и наиболее оптимально для конкретной ситуации.
