Стенды находятся на стадии макетирования и определения основных параметров. Представленные здесь данные со временем могут быть изменены.

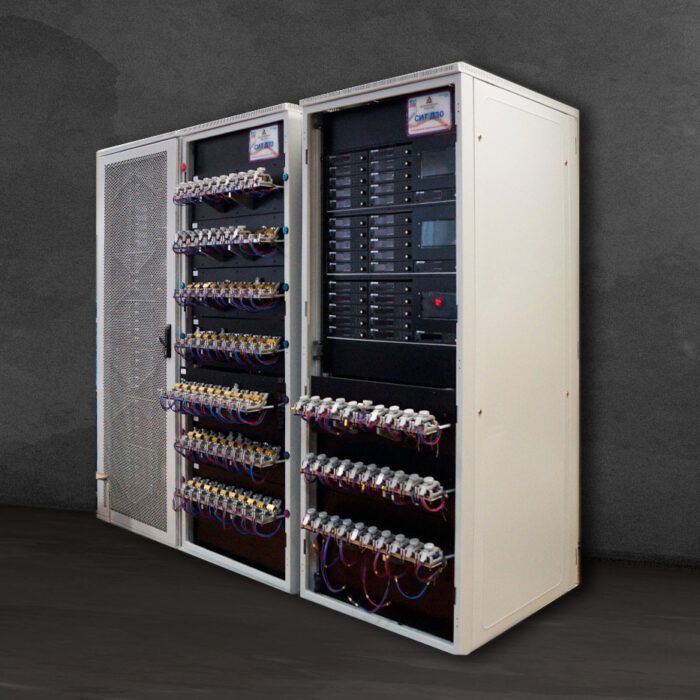

Универсальные статические и динамические стенды для проведения отбраковочных испытаний и испытаний ЭКБ на надежность с загрузкой 30/50/70 изделий.
Cкачать коммерческое предложение
Универсальные статические и динамические стенды для проведения отбраковочных испытаний и испытаний ЭКБ на надежность с загрузкой 30/50/70 изделий.
Cкачать коммерческое предложение
Стенды включают в себя следующие основные компоненты:
Блоки загрузки, предназначенные для установки испытываемых изделий, подключения к цепям питания и обеспечения теплового режима испытаний.
Блок термостатирования, который предназначен для поддержания заданной температуры теплоотводящих пластин блока загрузки с использованием жидкостного теплообмена.
Контроллеры температуры, обеспечивающие контроль температуры теплоотводящих пластин блока загрузки.
Источники питания, предназначенные для электропитания испытываемых изделий.
Область применения: испытания ЭКБ
Основные параметры:
Питание стенда осуществляется от трехфазной пятипроводной сети переменного тока напряжением 380 В частоты 50 Гц.
Габаритные размеры стенда, не более:
ширина – 660 мм
высота – 2100 мм
длина (размер в глубину) – 1000 мм
Масса стенда не более 300 кг.
Токи по фазам и электрическая мощность, потребляемая стендом, не более:
фаза А – не более 55 А
фаза В – не более 55 А
фаза С – не более 55 А
мощность – 36 000 В·А
Рабочий диапазон напряжений источников питания– (5÷60) В.
Нестабильность напряжения при изменении тока от 0 до 12,5 А не более ± 2 %.
Нестабильность напряжения при изменении напряжения сети на ±10 % не более ± 2 %.
амплитуда пульсаций напряжения не более ± 2 %.
Погрешность измерения источниками питания напряжения не более ± 2 %.
Погрешность измерения источниками питания тока не более ± 2 %.
Срабатывание защиты от перегрузки по току при превышении заданного значения защиты не более 5%.
Диапазон воспроизводимой температуры теплоотводящих пластин (35÷95) °С.
Время достижения предельного значения воспроизводимой температуры и установления теплового режима не более 90 мин.
Отклонение воспроизводимой температуры теплоотводящих пластин от заданного значения не более ±3 °С.
Срабатывание тепловой защиты при превышении температуры от заданного значения на 5 °С в диапазоне от 35 до 95 °С.
Блоки загрузки, предназначенные для установки испытываемых изделий, подключения к цепям питания и обеспечения теплового режима испытаний.
Блок термостатирования, который предназначен для поддержания заданной температуры теплоотводящих пластин блока загрузки с использованием жидкостного теплообмена.
Контроллеры температуры, обеспечивающие контроль температуры теплоотводящих пластин блока загрузки.
Источники питания, предназначенные для электропитания испытываемых изделий.
Область применения: испытания ЭКБ
Основные параметры:
Питание стенда осуществляется от трехфазной пятипроводной сети переменного тока напряжением 380 В частоты 50 Гц.
Габаритные размеры стенда, не более:
ширина – 660 мм
высота – 2100 мм
длина (размер в глубину) – 1000 мм
Масса стенда не более 300 кг.
Токи по фазам и электрическая мощность, потребляемая стендом, не более:
фаза А – не более 55 А
фаза В – не более 55 А
фаза С – не более 55 А
мощность – 36 000 В·А
Рабочий диапазон напряжений источников питания– (5÷60) В.
Нестабильность напряжения при изменении тока от 0 до 12,5 А не более ± 2 %.
Нестабильность напряжения при изменении напряжения сети на ±10 % не более ± 2 %.
амплитуда пульсаций напряжения не более ± 2 %.
Погрешность измерения источниками питания напряжения не более ± 2 %.
Погрешность измерения источниками питания тока не более ± 2 %.
Срабатывание защиты от перегрузки по току при превышении заданного значения защиты не более 5%.
Диапазон воспроизводимой температуры теплоотводящих пластин (35÷95) °С.
Время достижения предельного значения воспроизводимой температуры и установления теплового режима не более 90 мин.
Отклонение воспроизводимой температуры теплоотводящих пластин от заданного значения не более ±3 °С.
Срабатывание тепловой защиты при превышении температуры от заданного значения на 5 °С в диапазоне от 35 до 95 °С.
