Цена по запросу
Отличительные особенности:
• Последовательный порт управления SPI
• Последовательный порт данных с выравниванием данных по левому и правому краю, режим I2S, режим TDM
• Внутренний источник опорного напряжения
• ФАПЧ
• Внутренний драйвер линейного стабилизатора напряжения для цифровой части
• Внутренний датчик температуры кристалла
• Последовательный порт управления SPI
• Последовательный порт данных с выравниванием данных по левому и правому краю, режим I2S, режим TDM
• Внутренний источник опорного напряжения
• ФАПЧ
• Внутренний драйвер линейного стабилизатора напряжения для цифровой части
• Внутренний датчик температуры кристалла

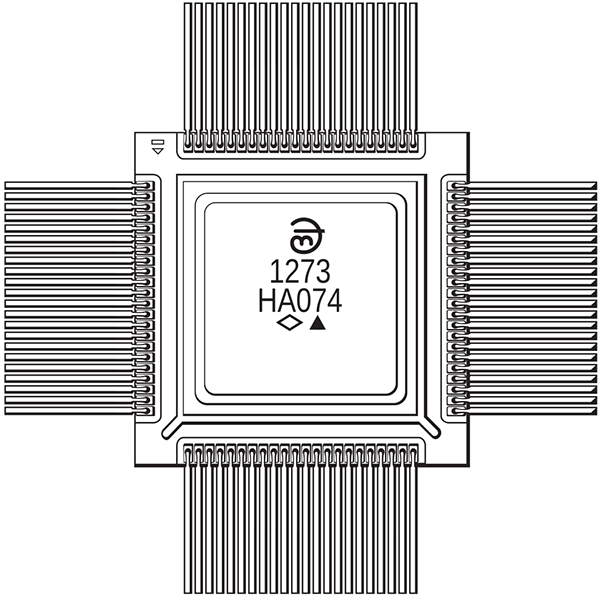

24-разрядный 12-канальный аудио- цифро-аналоговый преобразователь с дифференциальными выходами по напряжению.
Микросхема содержит двенадцать сигма-дельта (Σ-Δ) ЦАП с дифференциальными выходами. Последовательный порт данных поддерживает работу в формате I2S с разрядностью до 24 бит и частотой дискретизации до 192 кГц. Последовательный порт SPI и I2C используется для конфигурации внутренних регистров управления, которые позволяют задавать уровень громкости и отключать звук каждого канала, управлять режимом работы ФАПЧ, устанавливать формат входных данных, задавать режим энергопотребления, управлять драйвером линейного стабилизатора и внутренним датчиком температуры.
Область применения: Применяется в многоканальной аппаратуре воспроизведения звука с цифровых носителей, системах речевого оповещения, цифрового синтеза звука, блоках звукового интерфейса различного оборудования.
Технические характеристики:
Разрядность, бит — 24
Динамический диапазон (DNR), дБ — 95
Общие гармонические искажения плюс шум (THD+N), дБ — -75
Частота дискретизации, кГц — от 32 до 192
Размах дифференциального выходного напряжения, В — 8,48
Напряжение питания, В — аналоговой части: 5,0±0,5; цифровой части: 3,3±0,3; ФАПЧ: 2,5±0,25/3,6±0,3; вх/вых буферов: 3,3±0,3/5±0,5
Диапазон рабочих температур, °С — -60÷85
Тип корпуса — 4235.88-1
Обозначение ТУ — АЕНВ.431320.508ТУ
Микросхема содержит двенадцать сигма-дельта (Σ-Δ) ЦАП с дифференциальными выходами. Последовательный порт данных поддерживает работу в формате I2S с разрядностью до 24 бит и частотой дискретизации до 192 кГц. Последовательный порт SPI и I2C используется для конфигурации внутренних регистров управления, которые позволяют задавать уровень громкости и отключать звук каждого канала, управлять режимом работы ФАПЧ, устанавливать формат входных данных, задавать режим энергопотребления, управлять драйвером линейного стабилизатора и внутренним датчиком температуры.
Область применения: Применяется в многоканальной аппаратуре воспроизведения звука с цифровых носителей, системах речевого оповещения, цифрового синтеза звука, блоках звукового интерфейса различного оборудования.
Технические характеристики:
Разрядность, бит — 24
Динамический диапазон (DNR), дБ — 95
Общие гармонические искажения плюс шум (THD+N), дБ — -75
Частота дискретизации, кГц — от 32 до 192
Размах дифференциального выходного напряжения, В — 8,48
Напряжение питания, В — аналоговой части: 5,0±0,5; цифровой части: 3,3±0,3; ФАПЧ: 2,5±0,25/3,6±0,3; вх/вых буферов: 3,3±0,3/5±0,5
Диапазон рабочих температур, °С — -60÷85
Тип корпуса — 4235.88-1
Обозначение ТУ — АЕНВ.431320.508ТУ
