Отличительные особенности:
• Защита от пониженного напряжения питания
• Адаптивная задержка
• Плавный запуск
• Внешняя синхронизация

Категории:

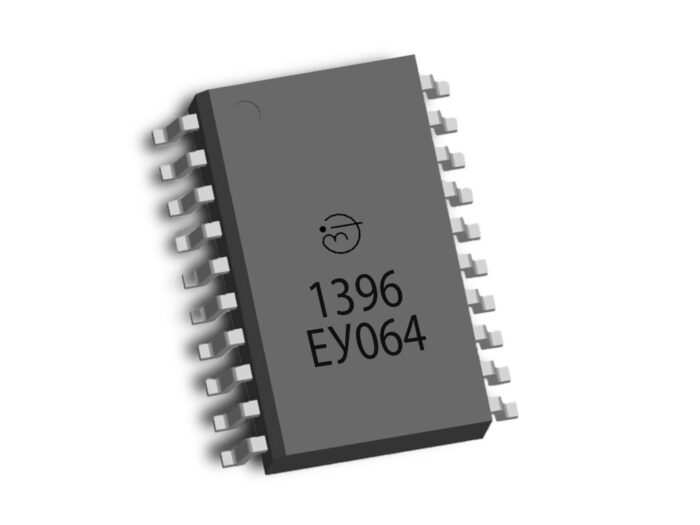

ШИМ-контроллер с фазовым сдвигом реализует управление силовым каскадом полного моста посредством резонансного переключения при нулевом напряжении для обеспечения высокой эффективности на высоких частотах. Схема используется либо как регулятор напряжения, либо как регулятор тока. Обладает дополнительными функциями, такими как расширенная логика управления, функция адаптивной задержки и возможность отключения. Работает с максимальной тактовой частотой 1 МГц.

Область применения: Блоки питания, дисплеи и LCD-панели

Технические характеристики:

Топология вторичного источника питания (ВИП)

полный мост

(Phase-Shifted Full-Bridge)

Управление ШИМ

ток, напряжение

Минимальное напряжение питания, В

10

Максимально напряжение питания, В

16,5

Защита от пониженного напряжения питания вкл/выкл, В

11/9

Максимальный рабочий цикл %

100

Максимальная рабочая частота, кГц

1000

Пиковый выходной ток драйвера, А

±0,1

Ограничение выходного тока

+

Защита от перегрузки по току

+

Плавный запуск

+

Программируемая рабочая частота

+

Вывод внешней синхронизации

+

Корпус

1396ЕУ065

5121.20-A

1396ЕУ064

4321.20-Е

Температурный диапазон, °С

от минус 60 до 125

Заказ тестового образца изделия

Чертеж корпуса (находится в разработке)
3D-модель 1396ЕУ064 (можно открыть программами CAD Assistant (на ПК только x64) или FreeCAD3D-модель)
Spice модель
3D-модель (можно открыть программами CAD Assistant (на ПК только x64) или FreeCAD3D-модель)
Проект демонстрационной платы микросхемы 1396ЕУ064 в PCAD
Руководство пользователя
Руководство пользователя на демонстрационную плату для микросхемы 1396ЕУ064
