Основные характеристики:

  • Выходная мощность РВЫХ  – 80 Вт
  • Напряжение питания UСИ = 28 В
  • Коэффициент усиления по мощности КУР – 17 дБ (мин)
  • КПД стока ηС – 65 %

Изделие внесено в реестр российской промышленной продукции (ПП РФ № 719) и Единый реестр радиоэлектронной продукции (ПП РФ № 878) Минпромторга России. Реестровый номер №10706309

Категории:

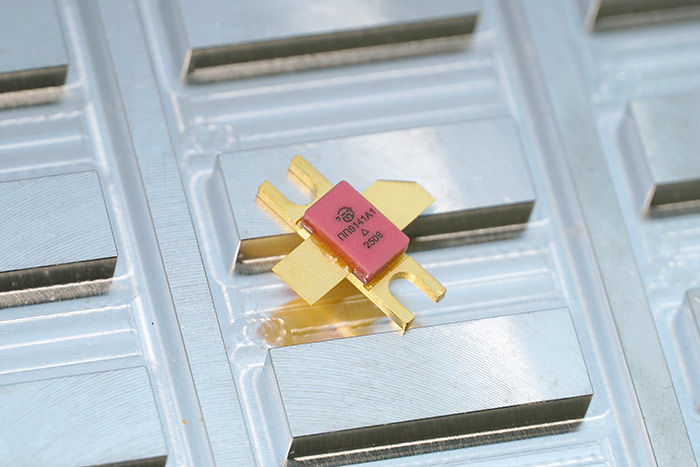

Нитрид-галлиевый n-канальный с затвором Шоттки мощный широкополосный СВЧ-транзистор непрерывного режима работы в металлокерамическом корпусе.
Предназначен для работы в схемах с общим истоком в диапазоне частот от 0,1 до 2,5 ГГц.
Применяется в системах с повышенными требованиями к энергетическим характеристикам, в том числе в сфере информационных технологий и в средствах связи.

Область применения: Усилители мощности.

Предельно допустимые электрические режимы эксплуатации:

Параметр Обозначение параметра Значение
Максимально допустимое постоянное напряжение сток-исток, В UСИ МАКС 1301)
Максимально допустимая температура перехода, °C tП МАКС 225
Диапазон рабочих температур, °C t -60 до +125

1) При температуре корпуса 25 °C

Электрические параметры:

Параметр Обозначение параметра Не менее Не более
Выходная мощность (UСИ = 28 В, КУР = 4 Дб, f = 1,7 ГГц), Вт РВЫХ 80 –
Коэффициент усиления (РВЫХ= 80 Вт, UСИ= 28 В, f = 1,7 ГГц) , дБ КУР 17 –
Коэффициент полезного действия стока (UСИ= 28 В, КУР = 4 Дб, f = 1,7 ГГц), % ηС 65 –
Ток утечки затвора (UЗИ= –8 В, UСИ= 0 В), мА IЗ УТ – 91)
Остаточный ток стока (UСИ= 85 В, UЗИ= –10 В), мА IС ОСТ – 331)

1) При температуре корпуса 25±10 °С

Чертеж корпуса
3D-модель (можно открыть программами CAD Assistant (на ПК только x64) или FreeCAD3D-модель)
