Основные характеристики:
- Выходная мощность РВЫХ – 2,0 Вт
- Напряжение питания UСИ = 28 В
- Коэффициент усиления по мощности КУР – 13,5 дБ (мин)
- КПД стока ηС – 45 %
Изделие внесено в реестр российской промышленной продукции (ПП РФ № 719) и Единый реестр радиоэлектронной продукции (ПП РФ № 878) Минпромторга России.
Транзисторы предназначены для работы в усилителях мощности.
• Диапазон частот до 8000 МГц

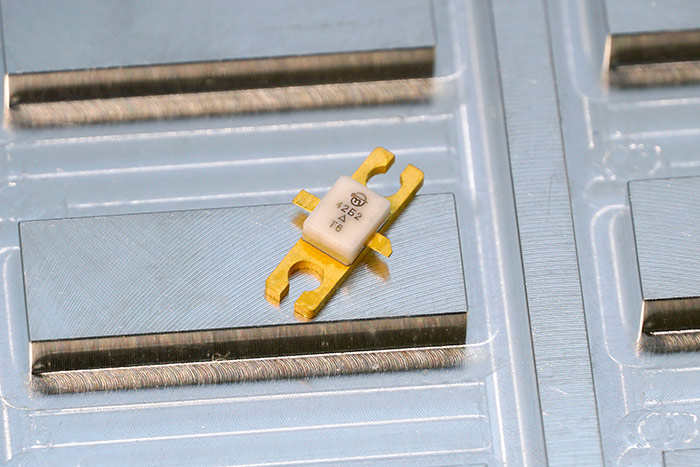

• Герметизирован в металлокерамическом корпусе КТ-81С-2
Область применения: Усилители мощности.
Предельно допустимые электрические режимы эксплуатации:
| Параметр | Обозначение параметра | Значение |
|---|---|---|
| Максимально допустимое постоянное напряжение сток-исток, В | UСИ МАКС | 1301) |
| Максимально допустимая температура перехода, °C | tП МАКС | 225 |
| Диапазон рабочих температур, °C | t | -60 до +125 |
1) При температуре корпуса 25 °C
Электрические параметры:
| Параметр | Обозначение параметра | Не менее | Не более |
|---|---|---|---|
| Выходная мощность (КУР = 1 Дб), Вт | РВЫХ | 2 | – |
| Коэффициент усиления по мощности (UСИ= 28 В, f = 4 ГГц) , дБ | КУР | 13,5 | – |
| Коэффициент полезного действия стока (КУР = 1 Дб, f = 4 ГГц, UСИ= 28 В), % | ηС | 45 | – |
| Ток утечки затвора (UЗИ= –8 В, UСИ= 0 В), мА | IЗ УТ | – | 0,181) |
| Остаточный ток стока (UСИ= 85 В, UЗИ= –10 В), мА | IС ОСТ | – | 0,61) |
1) При температуре корпуса 25±10 °С
Чертеж корпуса
