Цена по запросу
Плата является средством для разработки программного обеспечения, прототипирования устройств и оценки возможностей микроконтроллера К1921ВГ015
Плата не содержит встроенного программатора.
Расстояние между рядами разъемов PLS 38,1 мм (кратно 2,54 мм), что позволяет использовать плату совместно с макетными платами типа Bread Board.
Плата не содержит встроенного программатора.
Расстояние между рядами разъемов PLS 38,1 мм (кратно 2,54 мм), что позволяет использовать плату совместно с макетными платами типа Bread Board.
Плата содержит:
- Микроконтроллер К1921ВГ015;
- Разъем USB Type-C, подключенный к интерфейсу USB
- К1921ВГ015;
- Разъем USB Type-C, подключенный к микросхеме CH340;
- Кнопку «USER_BTN»;
- Кнопку аппаратного сброса «RESET»;
- Светодиод «USER_LED»;
- Кварцевый резонатор 16 МГц;
- Кварцевый резонатор 32,768 КГц;
- Разъемы PLS с шагом 2,54 мм, к которым подключены выводы микроконтроллера.
Особенности:
- Плата не содержит встроенного программатора;
- Компактные размеры;
- Возможность подключения к макетной плате типа Bread B

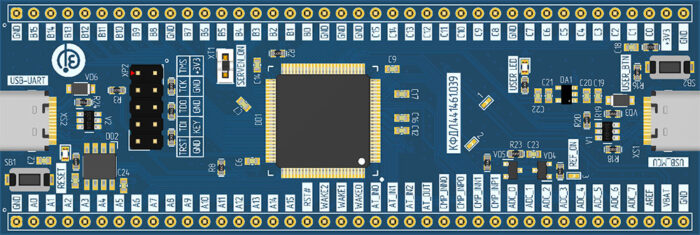

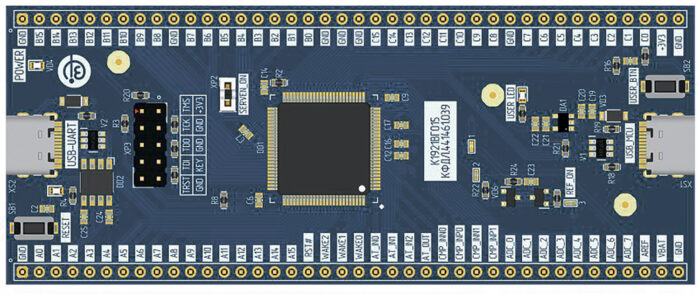

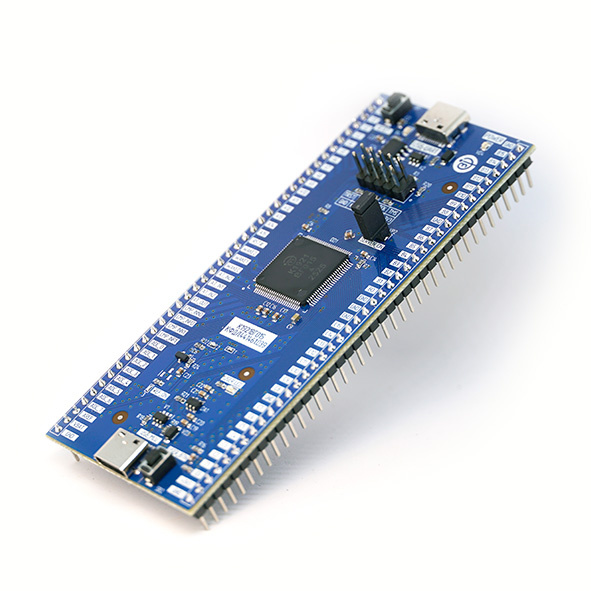

Упрощенная макетно-отладочная плата для микроконтроллера К1921ВГ015
Область применения: радиоэлектронная отрасль.
Технические характеристики:
| Параметр, ед. измерений | Значение |
| Микроконтроллер | К1921BГ015 |
| Питание | от USB, подключенного к микросхеме CH340 |
| от USB, подключенного к интерфейсу USB К1921ВГ015 | |
| Интерфейс программирования | JTAG |
| Номинальный ток потребления платы, мА | до 150 |
| Диапазон рабочих температур, °С | от 0 ÷ + 60 |
Чертеж корпуса (находится в разработке)
3D-модель (находится в разработке)
Руководство пользователя
Средства для разработки SDK , библиотеки, примеры (https://gitflic.ru/project/niiet/niiet_riscv_sdk)
Документация, чертежи, модели и проект(https://gitflic.ru/project/niiet_hardware/441461_039)
Ссылка на репозиторий
3D-модель (находится в разработке)
Руководство пользователя
Средства для разработки SDK , библиотеки, примеры (https://gitflic.ru/project/niiet/niiet_riscv_sdk)
Документация, чертежи, модели и проект(https://gitflic.ru/project/niiet_hardware/441461_039)
Ссылка на репозиторий
