Цена по запросу
Плата является средством для разработки программного обеспечения и оценки возможностей микроконтроллера К1946ВК035, позволяет производить прототипирование устройств на основе микроконтроллера К1946ВК035.
Плата поддерживается Arduino IDE.
Плата не содержит встроенного программатора.
Отличительные особенности:
• микроконтроллер К1946ВК035
• разъемы USB Type-C и DC Barrel Jack
• разъем для подключения стороннего программатора (интерфейс «JTAG/SWD»)
• кнопка аппаратного сброса «RESET»
• кнопка активации «сервисного режима» «SERVEN»
• кнопка «USER»
• светодиод «LED»
• разъемы PBS с шагом 2,54 мм, к которым подключены выводы микроконтроллера
Плата поддерживается Arduino IDE.
Плата не содержит встроенного программатора.
Отличительные особенности:
• микроконтроллер К1946ВК035
• разъемы USB Type-C и DC Barrel Jack
• разъем для подключения стороннего программатора (интерфейс «JTAG/SWD»)
• кнопка аппаратного сброса «RESET»
• кнопка активации «сервисного режима» «SERVEN»
• кнопка «USER»
• светодиод «LED»
• разъемы PBS с шагом 2,54 мм, к которым подключены выводы микроконтроллера

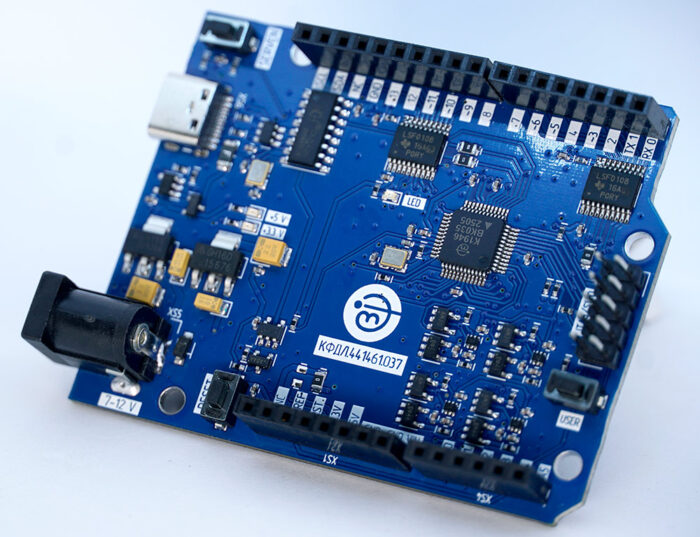

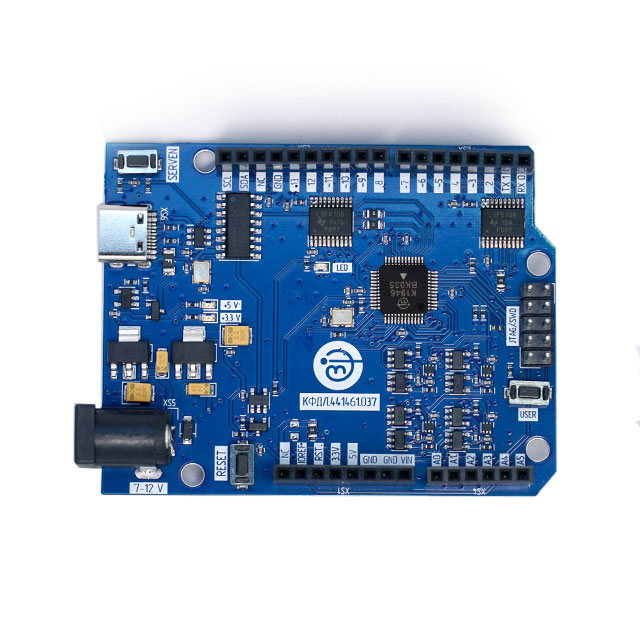

Макетно-отладочная плата для микроконтроллера К1946ВК035
Область применения: радиоэлектронная отрасль.
Технические характеристики:
Область применения: радиоэлектронная отрасль.
Технические характеристики:
| Параметр, ед. измерений | Значение |
| Микроконтроллер | К1946BК035 |
| Питание | от USB |
| от внешнего источника питания постоянного тока 7 – 12 В, не менее 0,5А | |
| Количество цифровых линий I/O, шт. | 22 |
| Входное напряжение высокого уровня цифровых выводов, не более, В | 5 |
| Выходное напряжение высокого уровня цифровых выводов, не более, В | 3,6 |
| Максимальное входное напряжение аналоговых выводов, не более, В | 3,3 |
| Пользовательская кнопка, шт. | 1 |
| Интерфейс программирования | USB-to-UART, JTAG/SWD |
| Габаритные размеры (Д × Ш × В), не более, мм | 73 × 54 × 16 |
| Диапазон рабочих температур, °С | от 0 ÷ + 60 |
Чертеж корпуса (находится в разработке)
3D-модель (находится в разработке)
Инструкция по интегрированию в Arduino IDE (https://gitflic.ru/project/niiet_arduino/main_arduino_uno)
Средства для разработки SDK, библиотеки, примеры (https://gitflic.ru/project/niiet/k1921vkx_sdk)
Документация, чертежи, модели (https://gitflic.ru/project/niiet_hardware/441461_037)
3D-модель (находится в разработке)
Инструкция по интегрированию в Arduino IDE (https://gitflic.ru/project/niiet_arduino/main_arduino_uno)
Средства для разработки SDK, библиотеки, примеры (https://gitflic.ru/project/niiet/k1921vkx_sdk)
Документация, чертежи, модели (https://gitflic.ru/project/niiet_hardware/441461_037)
