Цена по запросу
Плата является средством для разработки программного обеспечения и оценки возможностей микроконтроллера К1946ВМ014, позволяет производить прототипирование устройств на основе микроконтроллера К1946ВМ014.
Плата не содержит встроенного программатора.
Отличительные особенности:
• микроконтроллер К1946ВМ014
• разъемы USB Type-C и DC Barrel Jack
• разъем для подключения программатора (интерфейс ISP)
• кнопку аппаратного сброса RESET
• переключатель, позволяющий выбрать частоту тактирования МК (8 или 16 МГц)
• разъем переключения напряжения питания микроконтроллера 3,3 В или 5 В
• 4 разъема типа PLS с шагом 2,54 мм, к которым подключены выводы микроконтроллера
• разъем типа PLS с шагом 2,54 мм с 8 контактами
• 2 пользовательские кнопки
• 4 светодиода.
Плата не содержит встроенного программатора.
Отличительные особенности:
• микроконтроллер К1946ВМ014
• разъемы USB Type-C и DC Barrel Jack
• разъем для подключения программатора (интерфейс ISP)
• кнопку аппаратного сброса RESET
• переключатель, позволяющий выбрать частоту тактирования МК (8 или 16 МГц)
• разъем переключения напряжения питания микроконтроллера 3,3 В или 5 В
• 4 разъема типа PLS с шагом 2,54 мм, к которым подключены выводы микроконтроллера
• разъем типа PLS с шагом 2,54 мм с 8 контактами
• 2 пользовательские кнопки
• 4 светодиода.

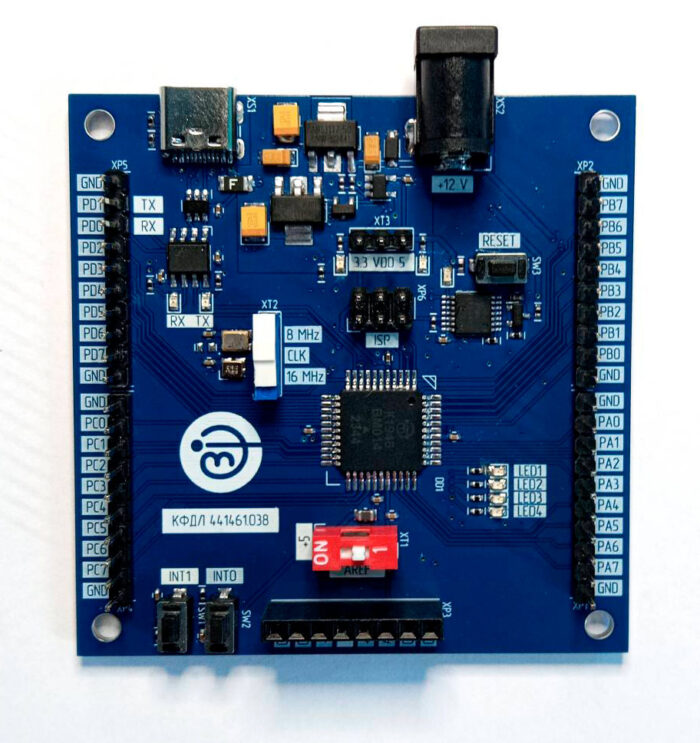

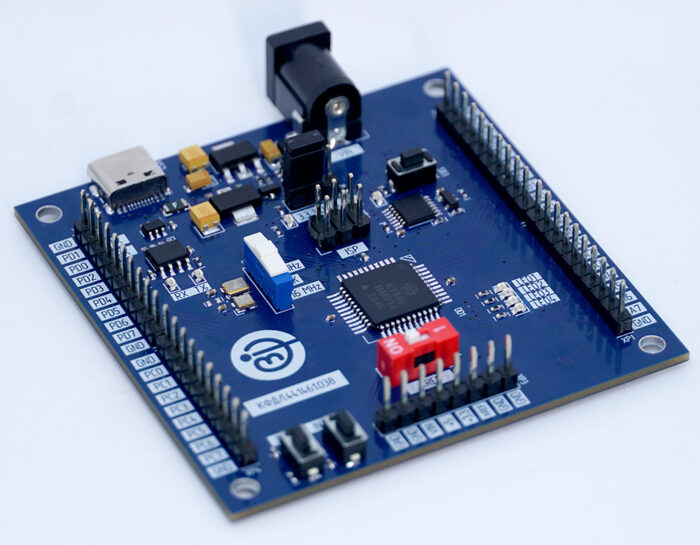

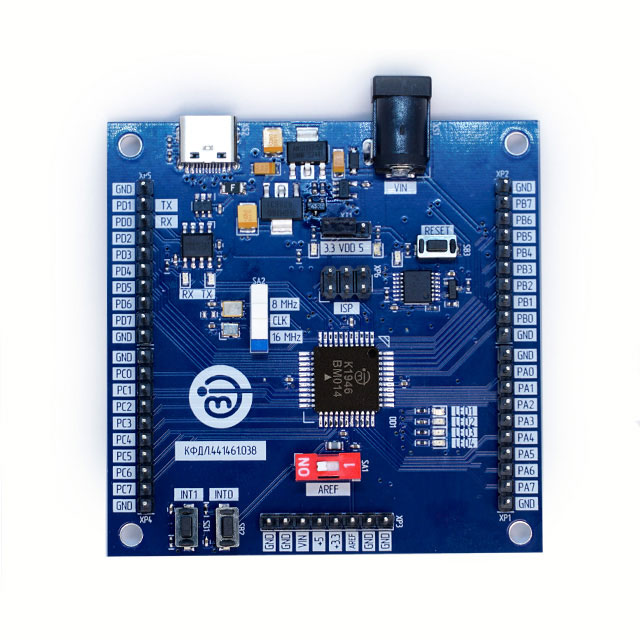

Макетно-отладочная плата для микроконтроллера К1946ВМ014
Область применения: радиоэлектронная отрасль.
Технические характеристики:
Область применения: радиоэлектронная отрасль.
Технические характеристики:
| Параметр, ед. измерений | Значение |
| Микроконтроллер | К1946ВМ014 |
| Питание платы | от USB |
| от внешнего источника питания постоянного тока 7 – 12 В, не менее 0,5 А | |
| Питание К1946ВМ014 (Uvcc), В | 3,3 |
| 5 | |
| Входное напряжение высокого уровня цифровых выводов, не более, В | Uvcc + 0,5 |
| Количество цифровых линий I/O, шт. | 32 |
| Пользовательская кнопка, шт. | 2 |
| Интерфейс программирования | ISP |
| Габаритные размеры (Д × Ш × В), мм | 73 × 67 × 15 |
| Диапазон рабочих температур, °С | от 0 ÷ + 60 |
Чертеж корпуса (находится в разработке)
3D-модель (находится в разработке)
Библиотеки, примеры (https://gitflic.ru/project/niiet/8_bit_sdk)
Документация, чертежи, модели (https://gitflic.ru/project/niiet_hardware/441461_038)
3D-модель (находится в разработке)
Библиотеки, примеры (https://gitflic.ru/project/niiet/8_bit_sdk)
Документация, чертежи, модели (https://gitflic.ru/project/niiet_hardware/441461_038)
